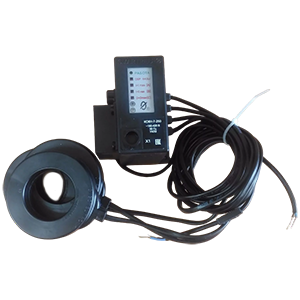

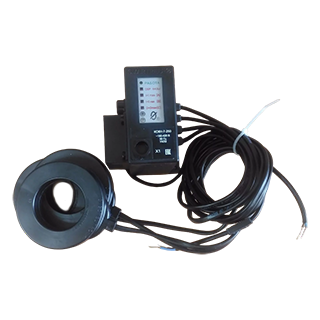

КСКН-7 контроллер станка-качалки

Контроллер станка-качалки КСКН-7 предназначен для программного управления в реальном масштабе времени станками-качалками (далее — СК).

Контроллер КСКН-7 обеспечивает:

• автоматическое включение/отключение СК по суточной программе в реальном масштабе времени (до 4 циклов в течение суток);
• автоматическое разрешение/запрещение работы СК в любой день месяца в соответствии с программой месячного календаря;
• защитное отключения электродвигателя СК при возникновении следующих аварийных ситуаций: при перегрузке по току, при недогрузке по току, при неполно-фазном режиме работы (обрыве фазы), при недопустимом перекосе фаз по току;
• регистрацию даты, времени и контролируемых режимов электродвигателя на момент аварийного отключения, причины отключения;
• учет наработки электродвигателя СК с заданной даты;
• учет условного энергопотребления электродвигателя СК с заданной даты;
• измерение среднего тока Is и разбалансировки по току Ds;
• индикацию причины аварийного отключения;
• сохранение в энергонезависимой памяти протокола работы СК (журнал событий).

При подключении ряда дополнительных устройств (поставляются по требованию заказчика) контроллер КСКН-7 обеспечивает:

• отключение СК по сигналу электроконтактного манометра (ЭКМ) в виде замкнутого контакта (модуль ЭКМ) с регулируемой выдержкой времени Тэкм;
• включение внешнего сигнального устройства предпусковой и аварийной сигнализации (модуль КС);
• включение внешнего светодиодного индикатора предпусковой и аварийной сигнализации (модуль ИС);
• работу в системах удаленного сбора данных и телеуправления.

Контроллер КСКН-7 изготавливается в исполнении УХЛ категории 3 по ГОСТ 15150 и предназначен для работы при температуре окружающей среды от -60 до +40°С при относительной влажности до 98% при 25°С.

Контроллер КСКН-7 работает совместно с пультом управления ПУ-04C (поставляется по требованию заказчика), обеспечивающим считывание данных с контроллера и регулировку уставок защиты по бесконтактному проводному каналу связи. Один пульт может обслуживать любое количество контроллеров.

Контроллер работает также совместно с пультом управления ПУ-04М (поставляется по требованию заказчика), обеспечивающим считывание данных с контроллера и регулировку уставок защиты по беспроводному оптическому каналу связи. Один пульт может обслуживать любое количество контроллеров.

Контроллер работает совместно с Адаптером USB ЮИПН 203127.001 (изготавливается и поставляется отдельно по требованию заказчика), обеспечивающим передачу накопленных данных в персональный компьютер ПК (ноутбук) и мониторинг работы электродвигателя на экране ПК в реальном масштабе времени. Один Адаптер USB может обслуживать любое количество контроллеров.

Контроллер работает совместно с мобильным устройством сбора данных УСИМ (флэш-память) ЮИПН 460000.001 ПС (изготавливается и поставляется отдельно по требованию заказчика), обеспечивающим оперативный сбор данных с приборов и их передачу в компьютер для последующей обработки и документирования. Одно устройство может обслуживать любое количество контроллеров.

Контроллер работает в системе радиального интерфейса удаленного сбора данных «СИРИУС» ЮИПН 421433.001.

Контроллер работает совместно с Адаптером Ethernet ЮИПН 203127.002, используемым для построения систем удаленного мониторинга и сбора информации о работе электроустановок с произвольным количеством объектов и обеспечивающим согласование протокола передачи данных приборов защиты/мониторинга электрооборудования и протокола передачи сети Ethernet.

Контроллер работает совместно с Адаптерами RS-232 ЮИПН 203127.003, RS-485 ЮИПН 203127.004. Адаптер RS-232 представляет собой устройство, позволяющее подключить контроллер к ПК с интерфейсом RS-232. Адаптер RS-485 представляет собой устройство, позволяющее подключить контроллер к ПК или сети с интерфейсом RS-485. Могут использоваться при подключении к АСУ, работающих под управлением

распространенных SCADA-систем.

Контроллер работает совместно с Адаптером беспроводной сети А2 ЮИПН 203127.005, используемым для построения беспроводных сетей удаленного мониторинга и сбора информации о работе электроустановок с произвольным количеством объектов (беспроводная сеть WL_NET).
