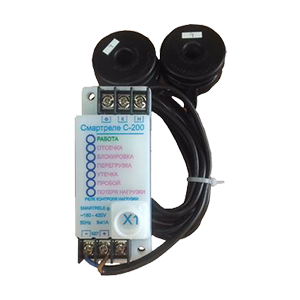

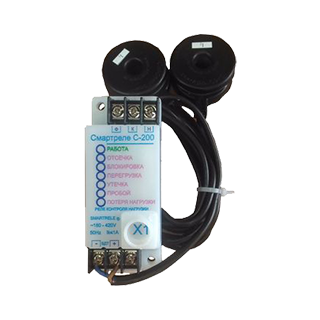

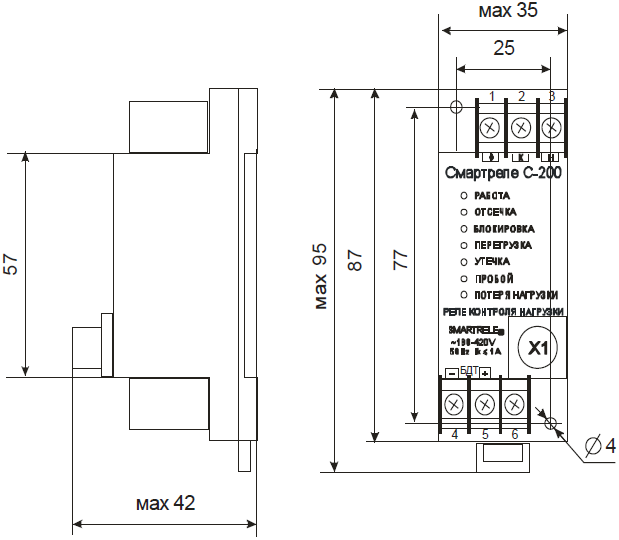

Смартреле-С-200 реле контроля нагрузки

Реле контроля нагрузки Смартреле-С-200 предназначено для установки в цепях питания однофазных электроустановок с питанием от сети переменного тока промышленной частоты 50 Гц номинальным напряжением 220 (230) или 380 (400) В для их защиты от аварийных режимов работы.

Питание реле осуществляется от сети переменного тока напряжением в пределах от 180 до 450 В частотой 50 Гц.

Реле контролирует работу электроустановки и осуществляет ее защитное отключение при возникновении следующих аварийных режимов:

• перегрузке по току (трехуровневая защита);
• недогрузке по току (холостом ходе);
• потере нагрузки (обрыве в цепи нагрузки);
• превышении допустимого дисбаланса токов в цепях питания;
• замыкании внутренних цепей электроустановки на землю.

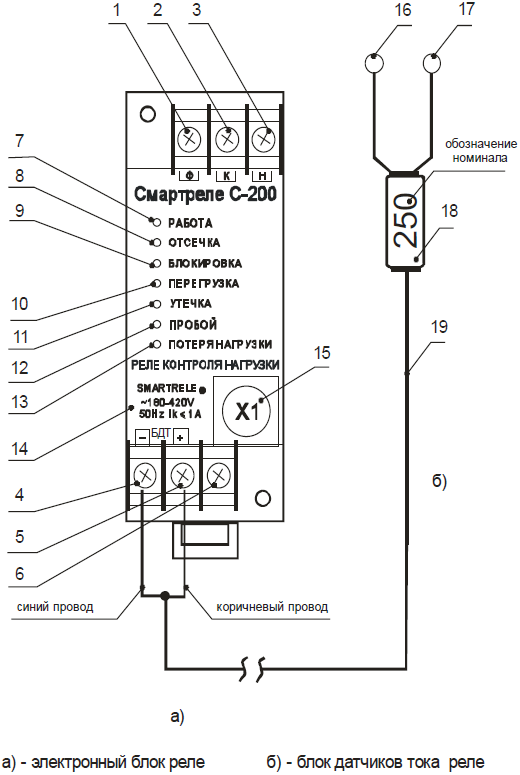

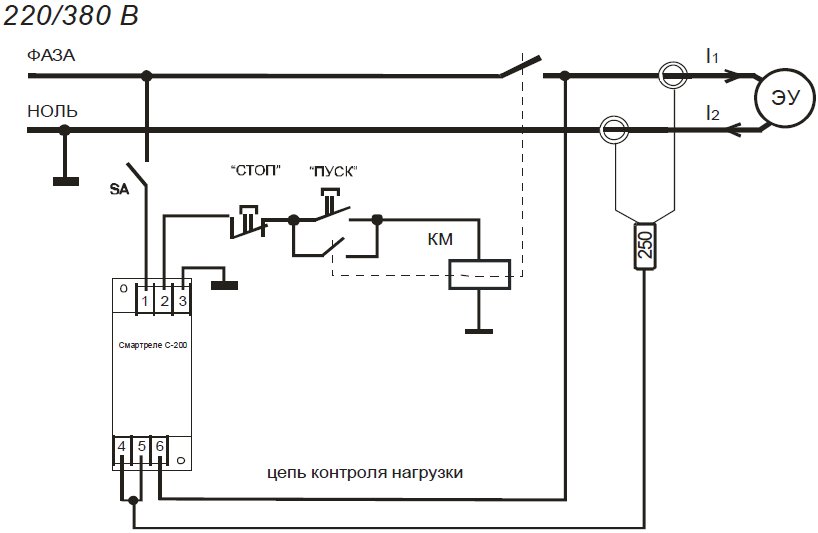

Защитное отключение осуществляется путем размыкания или замыкания управляющего ключа (режим программируется потребителем), включаемого в цепь контактора или автоматического выключателя.

В процессе работы реле записывает во внутренней энергонезависимой памяти в реальном времени протокол работы контролируемой электроустановки, осциллограммы аварийных режимов, ведет учет времени наработки, числа нормальных и аварийных отключений и ряд других параметров.

Реле изготавливается в исполнении УХЛ категории 3 по ГОСТ 15150 и предназначено для работы при температуре окружающей среды от -40 до +40°С при относительной влажности до 98% при 25°С.

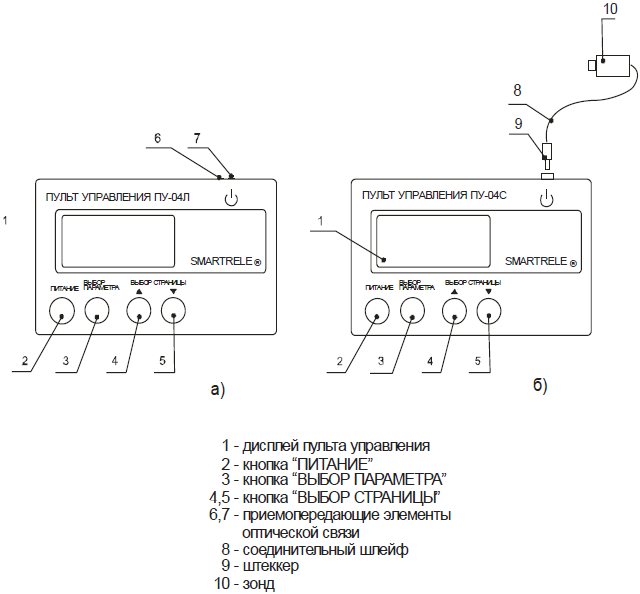

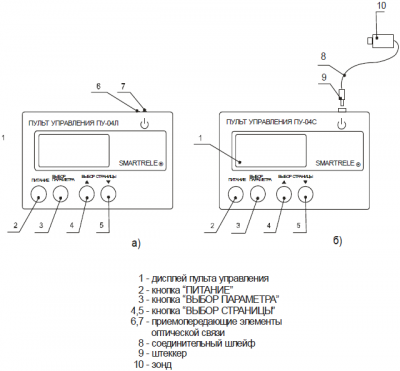

Реле работает совместно с пультом управления ПУ-04C (рис.2б, изготавливается и поставляется отдельно по требованию заказчика), обеспечивающим считывание данных и регулировку уставок защиты по бесконтактному проводному каналу связи.

Один пульт управления может обслуживать любое количество реле.

Реле работает также совместно с пультом управления ПУ-04Л (изготавливается и поставляется отдельно по требованию заказчика), обеспечивающим считывание данных и регулировку уставок защиты по беспроводному оптическому каналу связи.

Один пульт управления может обслуживать любое количество реле.

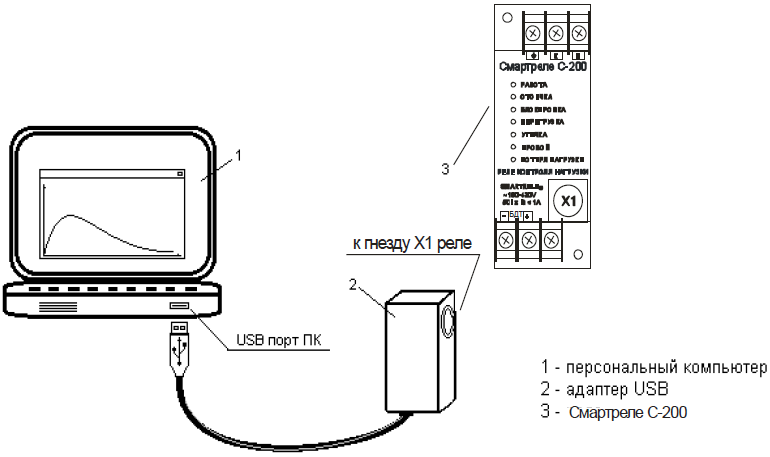

Реле работает совместно с Адаптером USB ЮИПН 203127.001, обеспечивающим передачу накопленных данных из реле в персональный компьютер ПК (ноутбук) и мониторинг работы электроустановки на экране ПК в реальном масштабе времени.

Один Адаптер USB может обслуживать любое количество реле.

Реле работает совместно с мобильным устройством сбора данных УСИМ ЮИПН 460000.001, обеспечивающим оперативный сбор данных с реле их передачу в компьютер для последующей обработки и документирования.

Одно устройство может обслуживать любое количество реле.

Реле работает в системе радиального интерфейса удаленного сбора данных «СИРИУС» ЮИПН 421433.001. Порядок работы описан в паспорте на систему ЮИПН 421433.001 ПС.

Реле работает совместно с Адаптером Ethernet ЮИПН 203127.002, используемым для построения систем удаленного мониторинга и сбора информации о работе электроустановок с произвольным количеством объектов и обеспечивающим согласование протокола передачи данных приборов защиты/мониторинга электрооборудования и протокола передачи сети Ethernet.

Реле работает совместно с Адаптером RS-485 ЮИПН 203127.004.

Адаптер RS-485 представляет собой устройство, позволяющее подключить реле к сети с интерфейсом RS-485.

Может использоваться при подключении к АСУ, работающих под управлением распространенных SCADA-систем

Реле работает совместно с Адаптером беспроводной сети А2 ЮИПН 203127.005, используемым для построения беспроводных сетей удаленного мониторинга и сбора информации о работе электроустановок с произвольным количеством объектов (беспроводная сеть WL_NET).
