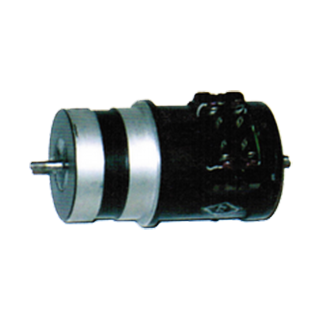

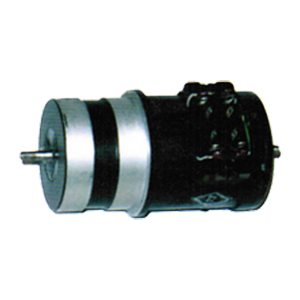

8МВТ-Е-5П вращающийся трансформатор

Скачать PDF

Назначение: Для автоматизации

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Вращающийся трансформатор 8МВТ-Е-5П (ВБ 0.318.052 ТУ) представляет собой индукционный импульсный прибор с неявно выраженными полюсами. Машина предназначена для использования в качестве синусно-косинусного или линейного устройства (в зависимости от способа подключения обмоток).

На статоре и роторе размещены по две обмотки, оси которых сдвинуты на 90 электрических градусов. Возбуждение вращающихся трансформаторов производится переменным синусоидальным током.

Техническими условиями устанавливаются единые требования на двигатели, изготавливаемые для комплектования объектов специальной техникой как для внутрироссийских, так и для экспортных поставок.

Технические характеристики

Минимальная наработка	4000 час
Диапазон рабочих частот	380…525 Гц
Номинальная частота напряжения возбуждения	400 Гц
Номинальное напряжение возбуждения	50±2,5 В
Полное входное сопротивление холостого хода	800±80 Ом
Коэффициент трансформации	0,56±0,01
Погрешность зависимости синусной и косинусной зависимости	0,2%
Температура окружающей среды	-60…+85°С
Относительная влажность воздуха	98% при 40°С
Ударные нагрузки	118 м/с²
Вибрационные нагрузки
частотой	до 200 Гц
ускорением	59 м/с²
Масса	0,22 кг

Стандартный комплект поставки

Трансформатор 8МВТ-Е-5П.
Паспорт.

Габаритный чертеж трансформатора 8МВТ-Е-5П
