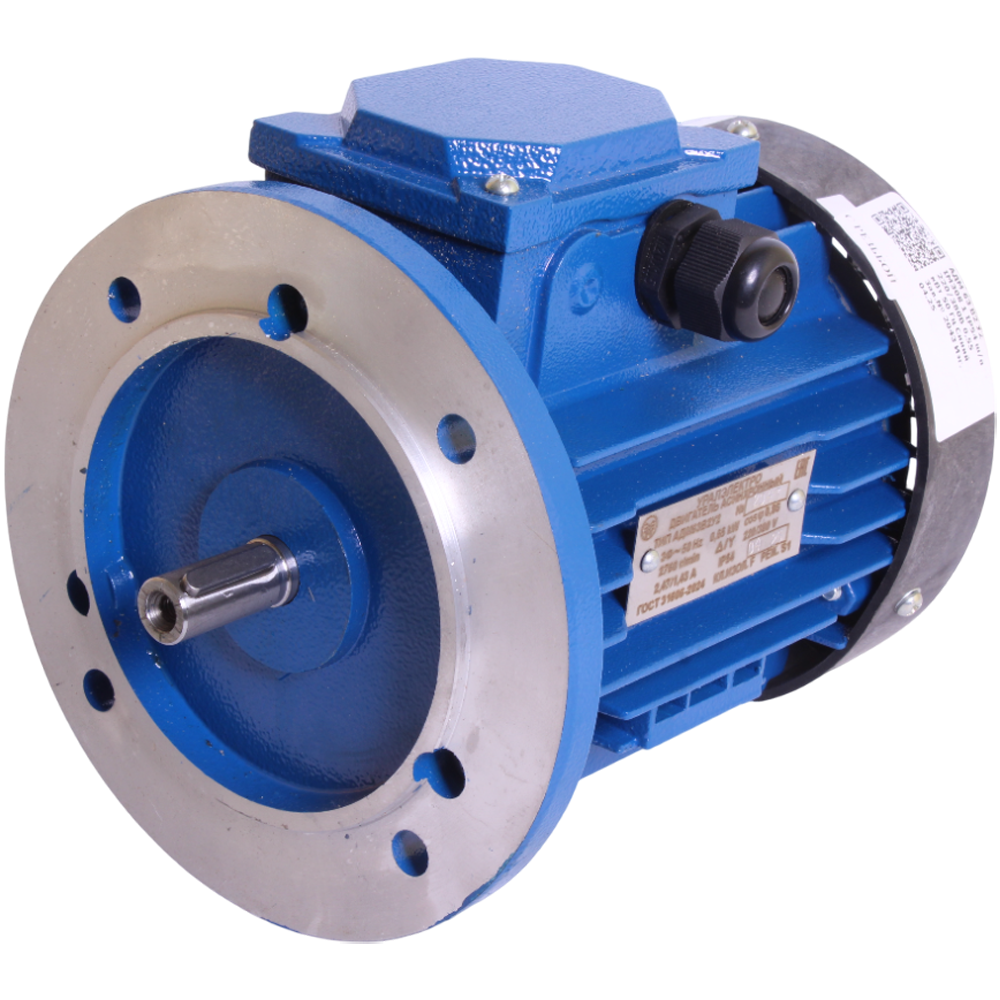

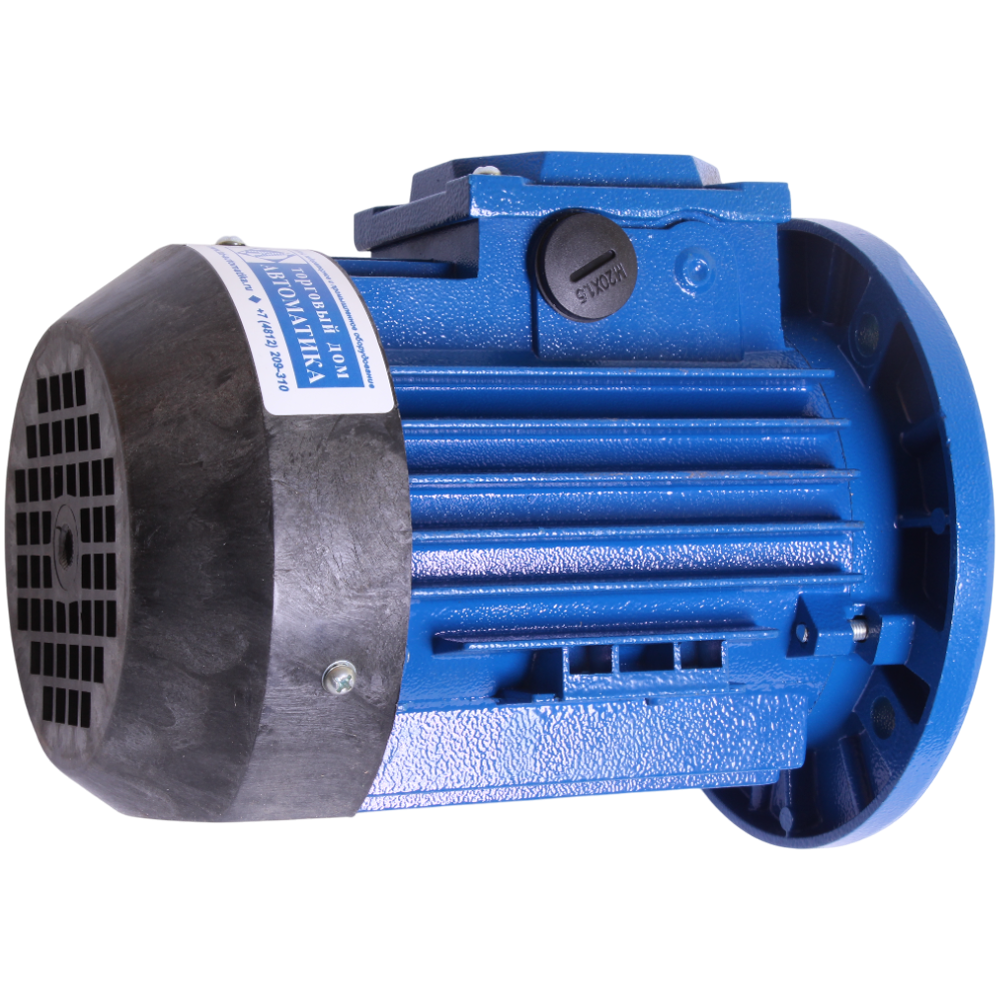

АДМ асинхронные электродвигатели общего назначения
Назначение: Общепромышленные
Тип: Переменного тока асинхронный
Напряжение питания и род тока: ~ 220 В, ~ 380 В, ~ 400 В, ~ 660 В
Номинальная мощность: 0,18 кВт, 0,25 кВт, 0,37 кВт, 0,55 кВт, 0,75 кВт, 1,10 кВт, 1,50 кВт, 2,20 кВт, 3,00 кВт, 4,00 кВт, 5,50 кВт, 7,50 кВт, 11,0 кВт, 15,0 кВт, 18,5 кВт, 22,0 кВт, 30,0 кВт, 37,0 кВт, 45,0 кВт, 55,0 кВт, 75,0 кВт, 90,0 кВт, 110,0 кВт, 132,0 кВт, 160,0 кВт, 200,0 кВт, 250,0 кВт, 315,0 кВт
Номинальная частота вращения: 750 об/мин, 1000 об/мин, 1500 об/мин, 3000 об/мин
Цена (без учета НДС): По запросу руб.
Описание
Асинхронные однофазные и трехфазные промышленные электродвигатели АДМ представляют собой устройства общего назначения с короткозамкнутым ротором с высотой оси вращения от 63 до 355 мм, мощностью от 0,18 до 315 кВт. Предназначены для привода механизмов, используемых в промышленности и сельском хозяйстве, а именно: большинство моделей станков, подъемников, конвейеров, вентиляторов, холодильных и вакуумных установок, насосных агрегатов и других механизмов.
Существует множество вариантов исполнений электродвигателей АДМ, поэтому подобрать конкретную модель можно исходя из условий эксплуатации, необходимых параметров мощности и дополнительных функций механизма.
Технические характеристики
| Номинальный режим работы | S1 - Продолжительный номинальный режим |
| Число полюсов | 2, 4, 6, 8 |
| Коэффициент полезного действия (КПД) | 55...94,7% |
| Коэффициент мощности cos φ | 0,59...0,86 |
| Скольжение (S) | 1,3...11,5% |
| Метод охлаждения | IC0141 |
| Климатическое исполнение | Т1, Т2, Т3, У1, У2, У3, УХЛ1, УХЛ2, УХЛ3 |
| Исполнение по степени защиты | IP54, IP55 |
| Монтажное исполнение | IM1081, IM2081, IM2181, IM3081, IM3681 |
| Высота оси вращения | 63, 71, 80, 90, 100, 112, 132, 160, 180, 200, 225, 250, 280, 315, 355 |
Структура обозначения, пример заказа
Монтажное исполнение: IM1081, IM2081, IM3081, IM2181, IM3681
Напряжение питания и частота сети по умолчанию. По заказу - 220 В, 380 В, 400 В, 415 В, 440 В, 500 В, 550 В, 660 В, 220/380 В, 230/400 В, 240/415 В, 380/660 В, 400/690 В, 415/720 В
Климатическое исполнение: Т1, Т2, Т3, У1, У2, У3, УХЛ1, УХЛ2, УХЛ3
Число полюсов: 2, 4, 6, 8
Длина сердечника статора:
А – первая
В – вторая
Установочный размер по длине станины:
S – короткая
М – средняя
L – длинная
Высота оси вращения в мм: 63, 71, 80, 90, 100, 112, 132, 160, 180, 200, 225, 250, 280, 315, 355
Серия
Варианты исполнений
| Серия | Мощность, кВт | Ток, Iн, А при 380В | Момент, Мн, кГм | КПД, % | Коэффициент мощности | Скольжение, % | Масса, кг |
| Синхронная частота вращения 3000 об/мин | |||||||
| АДМ-63А2 | 0,37 | 0,98 | 0,130 | 72,0 | 0,86 | 8,0 | 5,2 |
| АДМ-63В2 | 0,55 | 1,43 | 0,194 | 75,0 | 0,85 | 8,0 | 5,9 |
| АДМ-71А2 | 0,75 | 1,92 | 0,259 | 78,5 | 0,83 | 6,0 | 9,1 |
| АДМ-71В2 | 1,10 | 2,90 | 0,380 | 77,0 | 0,80 | 6,5 | 9,9 |
| АДМ-80А2 | 1,50 | 3,79 | 0,510 | 79,0 | 0,82 | 5,0 | 12,7 |
| АДМ-80В2 | 2,20 | 5,21 | 0,750 | 82,0 | 0,84 | 5,0 | 15,2 |
| АДМ-90L2 | 3,00 | 7,03 | 1,03 | 82,0 | 0,85 | 5,0 | 20,9 |
| АДМ-100S2 | 4,00 | 8,70 | 1,37 | 83,0 | 0,84 | 5,0 | 25,2 |
| АДМ-100L2 | 5,50 | 11,4 | 1,88 | 86,0 | 0,85 | 5,0 | 31,0 |
| АДМ-112М2 | 7,50 | 15,4 | 2,50 | 87,0 | 0,85 | 3,0 | 39,0 |
| АДМ-132М2 | 11,0 | 22,0 | 3,65 | 88,0 | 0,86 | 4,6 | 51,1 |
| АДМ-160S2 | 15,0 | 29,40 | 4,995 | 88,2 | 0,88 | 2,4 | 119,0 |
| АДМ-160M2 | 18,5 | 35,50 | 6,156 | 89,0 | 0,89 | 2,4 | 127,0 |
| АДМ-180S2 | 22,0 | 42,20 | 7,29 | 89,0 | 0,89 | 2,0 | 150,0 |
| АДМ-180M2 | 30,0 | 55,65 | 9,95 | 91,0 | 0,90 | 2,0 | 173,0 |
| АДМ-200М2 | 37,0 | 71,00 | 12,106 | 91,2 | 0,89 | 2,7 | 247,0 |
| АДМ-200L2 | 45,0 | 84,90 | 14,724 | 91,8 | 0,89 | 2,7 | 255,0 |
| АДМ-225М2 | 55,0 | 103,00 | 17,996 | 92,0 | 0,90 | 2,7 | 325,0 |
| АДМ-250S2 | 75,0 | 139,00 | 24,540 | 92,6 | 0,90 | 2,7 | 450,0 |
| АДМ-250М2 | 90,0 | 167,00 | 29,448 | 92,5 | 0,90 | 2,7 | 530,0 |
| АДМ-280S2 | 110,0 | 201,00 | 35,992 | 93,4 | 0,91 | 2,7 | 650,0 |
| АДМ-280М2 | 132,0 | 240,00 | 43,190 | 93,5 | 0,91 | 2,7 | 700,0 |
| АДМ-315S2 | 160,0 | 289,00 | 51,995 | 94,4 | 0,91 | 2,0 | 1170,0 |
| АДМ-315М2 | 200,0 | 358,00 | 64,994 | 94,7 | 0,92 | 2,0 | 1460,0 |
| АДМ-355S2 | 250,0 | 433,00 | 80,967 | 95,4 | 0,92 | 1,7 | 1900,0 |
| АДМ-355М2 | 315,0 | 548,00 | 102,019 | 95,6 | 0,92 | 1,7 | 2300,0 |
| Синхронная частота вращения 1500 об/мин | |||||||
| АДМ-63А4 | 0,25 | 1,16 | 0,178 | 68,0 | 0,67 | 8,7 | 5,7 |
| АДМ-63В4 | 0,37 | 1,37 | 0,260 | 68,0 | 0,70 | 8,7 | 6,2 |
| АДМ-71А4 | 0,55 | 1,90 | 0,395 | 71,0 | 0,73 | 9,5 | 8,5 |
| АДМ-71В4 | 0,75 | 2,30 | 0,540 | 73,0 | 0,75 | 10,0 | 9,8 |
| АДМ-80А4 | 1,10 | 3,25 | 0,77 | 75,0 | 0,76 | 7,0 | 12,2 |
| АДМ-80В4 | 1,50 | 4,18 | 1,05 | 77,0 | 0,78 | 7,0 | 14,7 |
| АДМ-90L4 | 2,20 | 5,78 | 1,54 | 78,0 | 0,80 | 7,0 | 19,8 |
| АДМ-100S4 | 3,00 | 7,80 | 2,07 | 79,0 | 0,80 | 6,0 | 24,6 |
| АДМ-100L4 | 4,00 | 9,00 | 2,76 | 83,0 | 0,81 | 6,0 | 29,6 |
| АДМ-112М4 | 5,50 | 12,13 | 3,71 | 84,0 | 0,82 | 3,5 | 39,5 |
| АДМ-132S4 | 7,50 | 15,80 | 5,01 | 87,0 | 0,83 | 4,5 | 48,9 |
| АДМ-132М4 | 11,0 | 22,90 | 7,49 | 88,0 | 0,83 | 4,5 | 54,4 |
| АДМ-132МВ4 | 9,20 | 19,40 | 6,27 | 87,0 | 0,83 | 4,7 | 53,9 |
| АДМ-160S4 | 15,0 | 30,30 | 10,02 | 88,5 | 0,85 | 2,7 | 122,0 |
| АДМ-160M4 | 18,5 | 35,94 | 12,35 | 90,0 | 0,86 | 2,7 | 144,0 |
| АДМ-180S4 | 22,0 | 42,50 | 14,59 | 91,5 | 0,86 | 2,0 | 160,0 |
| АДМ-180M4 | 30,0 | 57,60 | 19,9 | 92,0 | 0,86 | 2,0 | 193,0 |
| АДМ-200M4 | 37,0 | 73,10 | 24,38 | 92,0 | 0,86 | 3,3 | 247,0 |
| АДМ-200L4 | 45,0 | 88,40 | 29,65 | 92,3 | 0,86 | 3,3 | 260,0 |
| АДМ-225M4 | 55,0 | 106,0 | 35,75 | 92,4 | 0,87 | 2,0 | 326,0 |
| АДМ-250S4 | 75,0 | 146,0 | 48,42 | 92,9 | 0,87 | 1,3 | 477,0 |
| АДМ-250M4 | 90,0 | 170,0 | 58,10 | 93,3 | 0,87 | 1,3 | 485,0 |
| АДМ-280S4 | 110,0 | 207,0 | 71,01 | 93,8 | 0,86 | 1,3 | 731,0 |
| АДМ-280M4 | 132,0 | 244,0 | 85,21 | 93,8 | 0,87 | 1,3 | 710,0 |
| АДМ-315S4 | 160,0 | 297,0 | 103,29 | 94,8 | 0,88 | 1,3 | 1053,0 |
| АДМ-315M4 | 200,0 | 369,0 | 129,11 | 95,0 | 0,88 | 1,3 | 1243,0 |
| АДМ-355S4 | 250,0 | 443,0 | 161,39 | 95,4 | 0,90 | 1,3 | 1745,0 |
| АДМ-355M4 | 315,0 | 558,0 | 203,35 | 95,6 | 0,90 | 1,3 | 1957,0 |
| Синхронная частота вращения 1000 об/мин | |||||||
| АДМ-63А6 | 0,18 | 0,99 | 0,198 | 56,0 | 0,62 | 11,5 | 5,5 |
| АДМ-63В6 | 0,25 | 1,29 | 0,270 | 59,0 | 0,62 | 11,5 | 5,8 |
| АДМ-71А6 | 0,37 | 1,55 | 0,390 | 65,0 | 0,66 | 8,5 | 8,8 |
| АДМ-71В6 | 0,55 | 2,00 | 0,590 | 68,5 | 0,70 | 8,5 | 10,1 |
| АДМ-80А6 | 0,75 | 2,61 | 0,790 | 70,5 | 0,71 | 8,0 | 12,5 |
| АДМ-80В6 | 1,10 | 3,78 | 1,17 | 72,0 | 0,70 | 8,0 | 15,3 |
| АДМ-90L6 | 1,50 | 4,74 | 1,58 | 77,0 | 0,70 | 7,5 | 20,3 |
| АДМ-100L6 | 2,28 | 6,50 | 2,28 | 80,0 | 0,72 | 5,5 | 27,6 |
| АДМ-112МА6 | 3,00 | 8,70 | 3,08 | 81,0 | 0,72 | 5,0 | 37,7 |
| АДМ-112МВ6 | 4,00 | 9,90 | 4,10 | 82,0 | 0,75 | 5,0 | 42,4 |
| АДМ-132S6 | 5,50 | 13,05 | 5,60 | 84,0 | 0,76 | 5,0 | 50,3 |
| АДМ-132М6 | 7,50 | 17,50 | 7,78 | 84,5 | 0,77 | 6,0 | 57,4 |
| АДМ-160S6 | 11,0 | 24,60 | 11,06 | 87,0 | 0,78 | 3,0 | 127,0 |
| АДМ-160M6 | 15,0 | 31,60 | 15,08 | 89,0 | 0,81 | 3,0 | 147,0 |
| АДМ-180M6 | 18,5 | 38,60 | 18,60 | 90,0 | 0,81 | 3,0 | 165,0 |
| АДМ-200M6 | 22,0 | 45,2 | 21,78 | 89,7 | 0,83 | 3,5 | 233,0 |
| АДМ-200L6 | 30,0 | 61,8 | 29,70 | 89,8 | 0,84 | 3,5 | 250,0 |
| АДМ-225M6 | 37,0 | 73,5 | 36,07 | 91,3 | 0,85 | 2,0 | 360,0 |
| АДМ-250S6 | 45,0 | 90,1 | 43,87 | 92,0 | 0,85 | 2,0 | 465,0 |
| АДМ-250M6 | 55,0 | 110,0 | 53,62 | 92,4 | 0,84 | 2,0 | 520,0 |
| АДМ-280S6 | 75,0 | 150,0 | 73,12 | 93,0 | 0,85 | 2,0 | 800,0 |
| АДМ-280M6 | 90,0 | 177,0 | 87,74 | 92,9 | 0,85 | 2,0 | 800,0 |
| АДМ-315S6 | 110,0 | 207,0 | 107,24 | 94,2 | 0,86 | 2,0 | 1045,0 |
| АДМ-315M6 | 132,0 | 244,0 | 128,69 | 94,4 | 0,87 | 2,0 | 1103,0 |
| АДМ-355S6 | 160,0 | 292,0 | 155,99 | 94,7 | 0,87 | 2,0 | 1748,0 |
| АДМ-355M6 | 200,0 | 365,0 | 194,98 | 94,7 | 0,87 | 2,0 | 1934,0 |
| Синхронная частота вращения 750 об/мин | |||||||
| АДМ-71В8 | 0,25 | 1,39 | 0,350 | 58,0 | 0,60 | 8,0 | 9,3 |
| АДМ-80А8 | 0,37 | 1,87 | 0,520 | 63,0 | 0,59 | 8,0 | 13,2 |
| АДМ-80В8 | 0,55 | 2,62 | 0,780 | 65,0 | 0,60 | 8,0 | 16,3 |
| АДМ-90LA8 | 0,75 | 2,99 | 1,037 | 70,0 | 0,62 | 6,0 | 21,0 |
| АДМ-90LB8 | 1,10 | 4,09 | 1,52 | 72,0 | 0,65 | 6,0 | 21,7 |
| АДМ-100L8 | 1,50 | 5,10 | 2,07 | 73,0 | 0,70 | 6,0 | 25,4 |
| АДМ-112МА8 | 2,20 | 7,15 | 3,04 | 75,0 | 0,70 | 6,0 | 37,7 |
| АДМ-112МВ8 | 3,00 | 9,50 | 4,15 | 78,0 | 0,70 | 6,0 | 41,8 |
| АДМ-160S8 | 7,50 | 18,30 | 10,16 | 84,0 | 0,74 | 4,0 | 127,0 |
| АДМ-160M8 | 11,0 | 24,84 | 14,9 | 87,5 | 0,77 | 4,0 | 152,0 |
| АДМ-180М8 | 15,0 | 34,10 | 20,03 | 88,0 | 0,76 | 2,7 | 183,0 |
| АДМ-200М8 | 18,5 | 41,6 | 24,55 | 89,0 | 0,78 | 4,0 | 233,0 |
| АДМ-200L8 | 22,0 | 49,4 | 29,19 | 89,6 | 0,78 | 4,0 | 250,0 |
| АДМ-225М8 | 30,0 | 65,3 | 39,81 | 90,6 | 0,78 | 4,0 | 360,0 |
| АДМ-250S8 | 37,0 | 82,1 | 48,43 | 90,5 | 0,77 | 2,7 | 465,0 |
| АДМ-250М8 | 45,0 | 99,1 | 58,90 | 91,5 | 0,77 | 2,7 | 520,0 |
| АДМ-280S8 | 55,0 | 121,0 | 71,50 | 92,0 | 0,80 | 2,0 | 800,0 |
| АДМ-280М8 | 75,0 | 154,0 | 97,49 | 92,0 | 0,81 | 2,0 | 800,0 |
| АДМ-315S8 | 90,0 | 178,0 | 116,20 | 93,8 | 0,82 | 1,3 | 1045,0 |
| АДМ-315М8 | 110,0 | 217,0 | 142,02 | 94,0 | 0,82 | 1,3 | 1103,0 |
| АДМ-355S8 | 132,0 | 261,0 | 170,43 | 93,9 | 0,82 | 1,3 | 1748,0 |
| АДМ-355М8 | 160,0 | 315,0 | 206,58 | 94,3 | 0,82 | 1,3 | 1934,0 |
Стандартный комплект поставки
- Электродвигатель АДМ.
- Паспорт.
