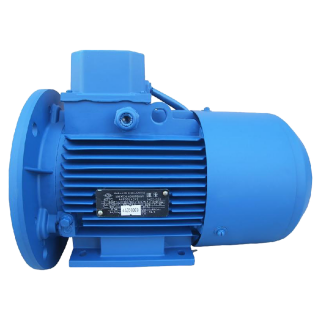

АИР электродвигатели асинхронные со встроенным электромагнитным тормозом
Назначение: С электромагнитным тормозом
Тип: Переменного тока асинхронный
Напряжение питания и род тока: ~ 220 В, ~ 380 В
Номинальная мощность: 0,25 кВт, 0,33 кВт, 0,37 кВт, 0,48 кВт, 0,55 кВт, 0,56 кВт, 0,62 кВт, 0,63 кВт, 0,71 кВт, 0,75 кВт, 0,80 кВт, 0,85 кВт, 0,90 кВт, 1,0 кВт, 1,10 кВт, 1,12 кВт, 1,25 кВт, 1,32 кВт, 1,40 кВт, 1,50 кВт, 1,60 кВт, 1,70 кВт, 1,80 кВт, 2,0 кВт, 2,10 кВт, 2,12 кВт, 2,20 кВт, 2,36 кВт, 2,65 кВт, 3,00 кВт, 3,75 кВт, 4,00 кВт, 4,75 кВт, 5,50 кВт
Номинальная частота вращения: 350 об/мин, 670 об/мин, 690 об/мин, 700 об/мин, 710 об/мин, 720 об/мин, 910 об/мин, 915 об/мин, 920 об/мин, 940 об/мин, 945 об/мин, 950 об/мин, 960 об/мин, 970 об/мин, 1350 об/мин, 1360 об/мин, 1390 об/мин, 1400 об/мин, 1410 об/мин, 1420 об/мин, 1430 об/мин, 1440 об/мин, 1460 об/мин, 2720 об/мин, 2730 об/мин, 2780 об/мин, 2790 об/мин, 2820 об/мин, 2850 об/мин, 2860 об/мин, 2865 об/мин, 2870 об/мин, 2880 об/мин, 2890 об/мин, 2900 об/мин
Цена (без учета НДС): По запросу руб.
Описание
Электродвигатели с электромагнитным тормозом АИР предназначены для привода механизмов, требующих фиксированного останова за регламентированное время после отключения от сети.
Электродвигатели со встроенным электромагнитным тормозом АИР выпускаются в следующих исполнениях:
- Общего назначения любых монтажных исполнений.
- С ручным растормаживающим устройством. Время растормаживания (включение электромагнитного тормоза) не более 0,02 с. Время отключение тормоза, не более 0,1 с.
- С повышенным скольжением (с высотой оси вращения 71, 80, 90, 100 мм).
- Многоскоростные по согласованию с заказчиком.
Технические характеристики
| Номинальный режим работы | S4 - Повторно-кратковременный номинальный режим с частыми пусками |
| Число полюсов | 2, 4, 6, 8 |
| Коэффициент полезного действия (КПД) | 28,0-84,7% |
| Коэффициент мощности cos φ | 0,44-0,91 |
| Отношение пускового тока к номинальному току (Iпуск/Iном) | 2,0-8,5 |
| Отношение пускового момента к номинальному моменту (Мпуск/Мном) | 1,1-4,0 |
| Отношение максимального момента к номинальному моменту (Мmax/Мном) | 1,8-3,8 |
| Отношение минимального момента к номинальному моменту (Мmin/Мном) | 0,7-3,7 |
| Климатическое исполнение | У3 |
| Исполнение по степени защиты | IP54 |
| Монтажное исполнение | IM1081, IM2081, IM3081 |
| Высота оси вращения | 71, 80, 90, 100 |
| Вес | 12,3 (12,4)-39,4 (39,4) кг |
Структура обозначения, пример заказа
Климатическое исполнение по ГОСТ и категория размещения
Монтажное исполнение
Модификация:
Е – со встроенным электромагнитным тормозом;
Е2 – со встроенным электромагнитным тормозом и ручным растормаживающим устройством
Число полюсов
Установочный размер по длине станины: S – короткая, M – средняя, L – длинная (отсутствие буквы – единые установочные размеры для статоров А или В)
Вариант длины сердечника статора: А – короткая, В – длинная (отсутствие буквы означает, что при данном установочном размере (S, M или L) выполняется только одна длина сердечника
Высота оси вращения в мм
Серия
Варианты исполнений
|
Тип |
Р, |
Ном. частота |
Iн*, |
КПД, % |
cos ϕ |
Iп/ |
Мп/ |
Мmах/ |
Мmin/ |
Тормозной |
Масса, кг |
|
АИР-71А2-Е(Е2) |
0,75 |
2820 |
3,4/2,0 |
72,0 |
0,80 |
6,0 |
2,6 |
2,7 |
1,6 |
10 |
12,9 (13,0) |
|
АИР-71В2-Е(Е2) |
1,10 |
2800 |
4,5/2,6 |
75,0 |
0,80 |
6,0 |
2,2 |
2,4 |
1,6 |
13,7 (13,8) |
|
|

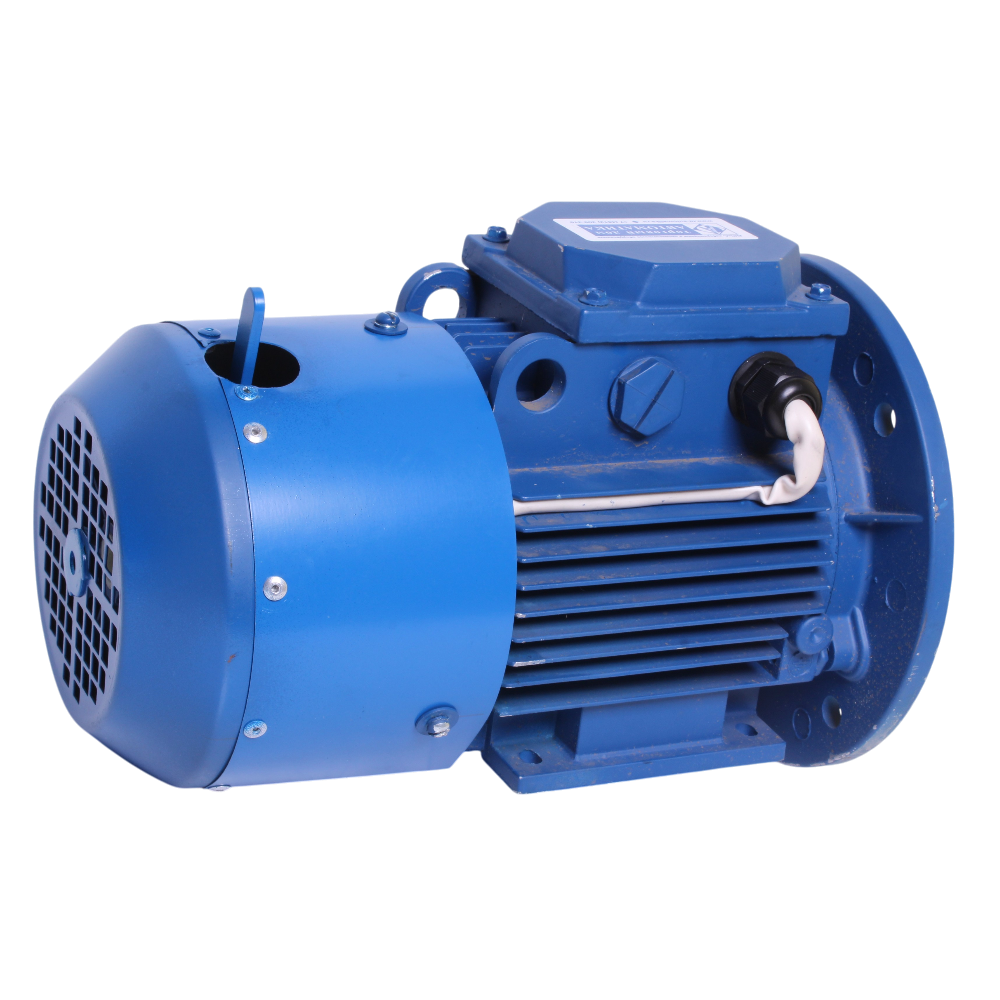

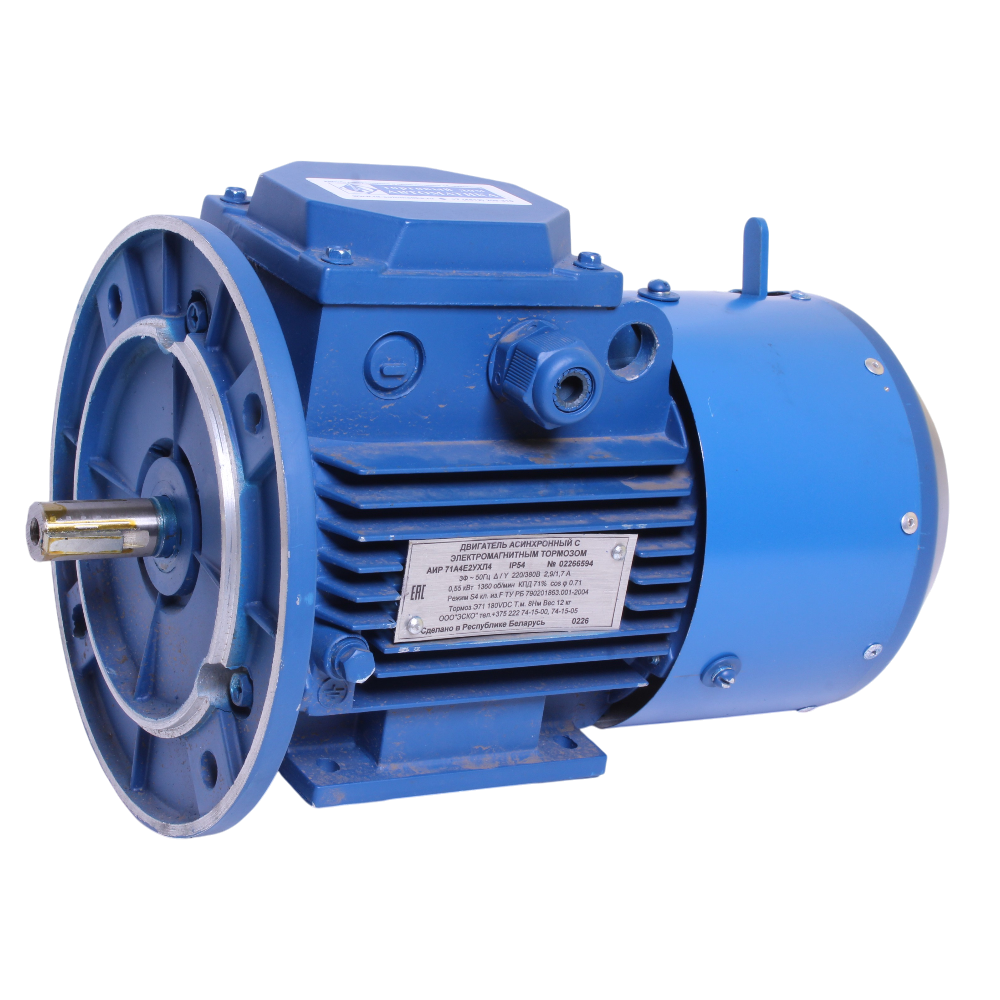

АИР-71А4-Е(Е2) |
0,55 |
1360 |
2,9/1,7 |
71,0 |
0,71 |
5,0 |
2,3 |
2,4 |
1,8 |
12,3 (12,4) |
|
|

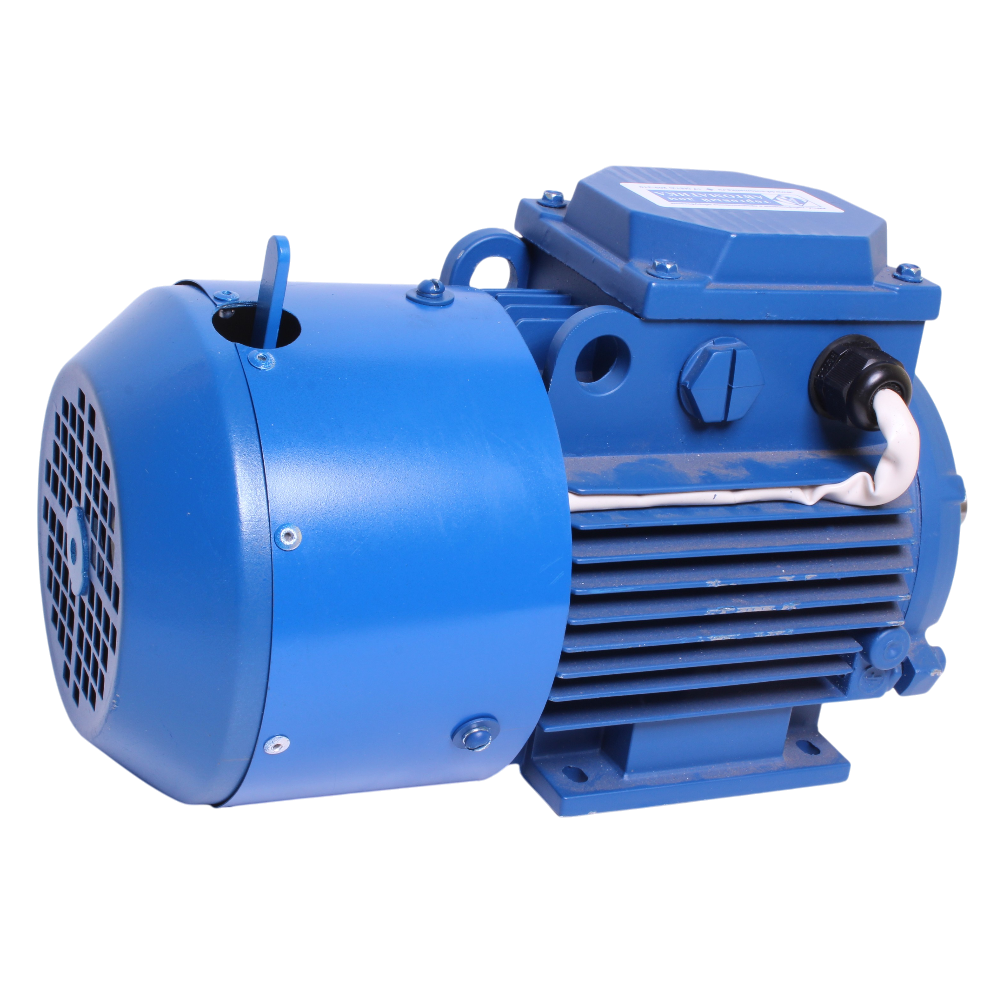

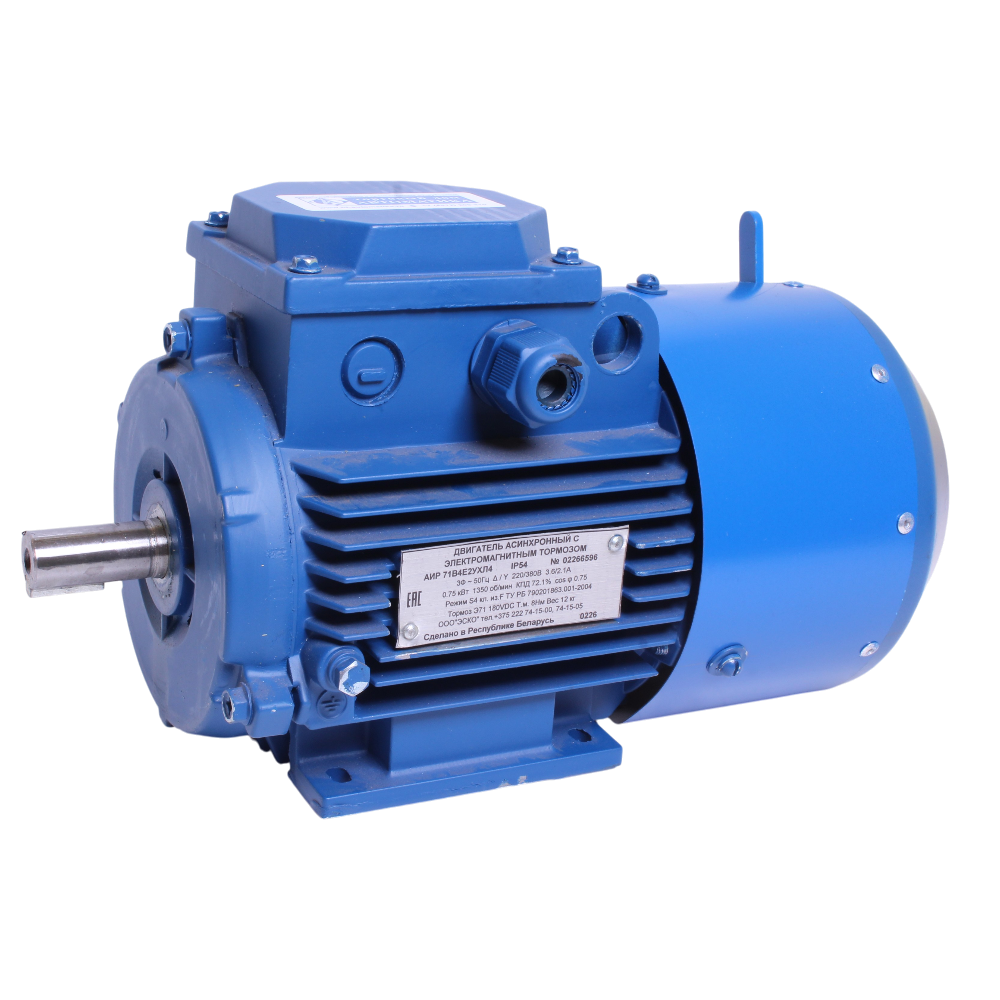

АИР-71В4-Е(Е2) |
0,75 |
1350 |
3,6/2,1 |
72,1 |
0,75 |
5,0 |
2,5 |
2,6 |
2,4 |
13,6 (13,7) |
|
|
АИР-71А6-Е(Е2) |
0,37 |
920 |
2,4/1,4 |
65,0 |
0,63 |
4,5 |
2,1 |
2,2 |
1,6 |
12,6 (12,7) |
|
|
АИР-71В6-Е(Е2) |
0,55 |
920 |
3,1/1,8 |
69,0 |
0,68 |
4,5 |
1,9 |
2,2 |
1,6 |
14,1 (14,2) |
|
|
АИР-71В8-Е(Е2) |
0,25 |
690 |
1,9/1,1 |
58,0 |
0,60 |
4,0 |
1,7 |
1,9 |
1,4 |
14,1 (14,2) |
|
|
АИР-80А2-Е(Е2) |
1,50 |
2865 |
5,6/3,3 |
77,2 |
0,85 |
6,5 |
2,2 |
2,6 |
1,8 |
20 |
17,5 (17,6) |
|
АИР-80В2-Е(Е2) |
2,20 |
2860 |
8,3/4,8 |
79,7 |
0,87 |
6,4 |
2,1 |
2,6 |
1,8 |
20,1 (20,2) |
|
|
АИР-80А4-Е(Е2) |
1,10 |
1390 |
5,0/2,9 |
75,0 |
0,77 |
5,0 |
1,9 |
2,0 |
1,3 |
17,0 (17,1) |
|
|
АИР-80В4-Е(Е2) |
1,50 |
1410 |
6,4/3,7 |
77,2 |
0,80 |
5,3 |
2,2 |
2,4 |
1,7 |
18,9 (19,0) |
|
|
АИР-80А6-Е(Е2) |
0,75 |
920 |
3,9/2,3 |
70,0 |
0,71 |
4,0 |
2,1 |
2,2 |
1,6 |
16,7 (16,8) |
|
|
АИР-80В6-Е(Е2) |
1,10 |
915 |
5,4/3,1 |
72,9 |
0,71 |
4,5 |
2,2 |
2,3 |
1,8 |
20,4 (20,5) |
|
|
АИР-80А8-Е(Е2) |
0,37 |
670 |
2,8/1,6 |
58,0 |
0,59 |
3,5 |
2,0 |
2,3 |
1,4 |
17,9 (18,0) |
|
|
АИР-80В8-Е(Е2) |
0,55 |
670 |
4,1/2,9 |
58,0 |
0,60 |
3,5 |
2,0 |
2,1 |
1,4 |
19,9 (20,0) |
|
|
АИР-90L2-Е(Е2) |
3,00 |
2860 |
11,0/6,2 |
81,5 |
0,85 |
7,0 |
2,3 |
2,6 |
1,7 |
40 |
25,1 (25,2) |
|
АИР-90L4-E(Е2) |
2,20 |
1420 |
9,2/5,3 |
79,7 |
0,79 |
6,0 |
2,0 |
2,4 |
2,0 |
24,2 (24,3) |
|
|
АИР-90L6-E(E2) |
1,50 |
940 |
7,5/4,3 |
75,2 |
0,70 |
5,0 |
2,0 |
2,3 |
1,9 |
25,1 (25,2) |
|
|
АИР-90LА8-Е(Е2) |
0,75 |
700 |
4,0/2,3 |
70,0 |
0,71 |
4,0 |
1,5 |
2,0 |
1,5 |
23,8 (23,9) |
|
|
АИР-90LB8-Е(Е2) |
1,10 |
710 |
5,4/3,1 |
74,0 |
0,72 |
4,5 |
1,5 |
2,2 |
1,5 |
26,6 (26,7) |
|
|
АИР-100S2-E(E2) |
4,00 |
2890 |
14,4/8,3 |
83,1 |
0,88 |
7,5 |
2,0 |
2,4 |
1,6 |
50 |
33,0 (33,1) |
|
АИР-100L2-Е(Е2) |
5,50 |
2850 |
19,4/11,2 |
84,7 |
0,88 |
7,5 |
2,1 |
2,4 |
1,6 |
39,4 (39,5) |
|
|
АИР-100S4-E(E2) |
3,00 |
1410 |
11,8/6,8 |
81,5 |
0,82 |
7 |
2,0 |
2,2 |
1,6 |
30,8 (30,9) |
|
|
АИР-100L4-E(E2) |
4,00 |
1410 |
15,0/7,0 |
83,1 |
0,84 |
7 |
2,1 |
2,4 |
1,6 |
36,9 (37,0) |
|
|
АИР-100L6-E(E2) |
2,20 |
945 |
10,0/5,8 |
77,7 |
0,74 |
6 |
1,9 |
2,2 |
1,6 |
35,0 (35,1) |
|
|
АИР-100L8-E(E2) |
1,50 |
700 |
7,4/4,2 |
76,5 |
0,70 |
3,7 |
1,6 |
2,0 |
1,5 |
34,6 (34,7) |
|
|

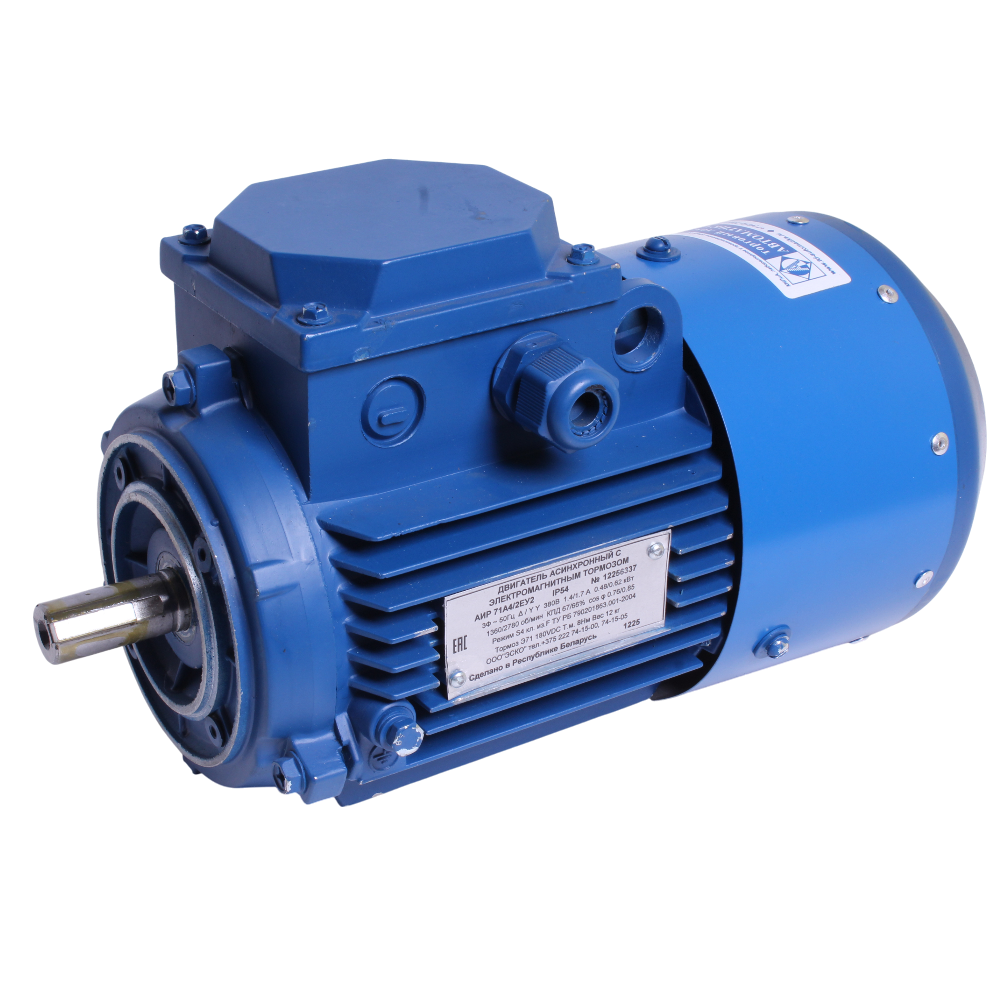

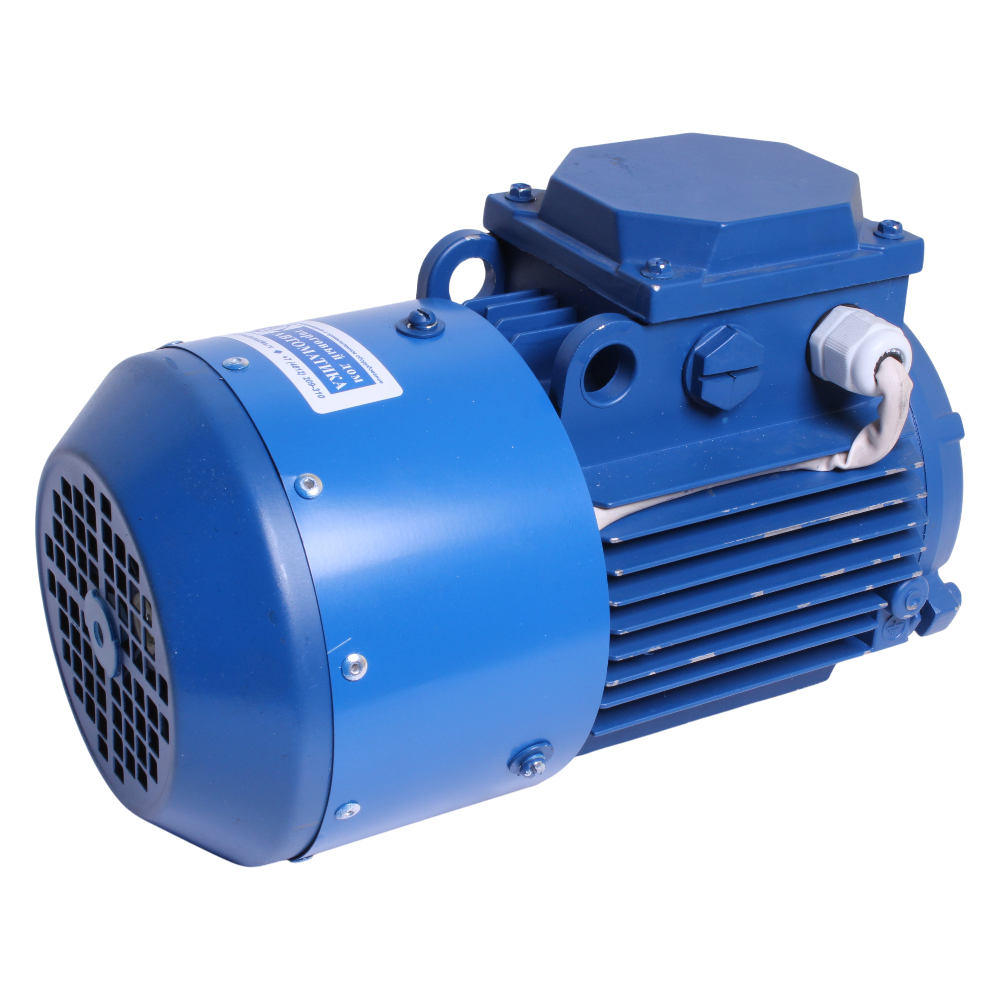

АИР-71А4/2-Е(Е2) |
0,48 |
1360 |
1,4 |
69,0 |
0,76 |
4,5 |
1,5 |
1,9 |
1,4 |
4 |
12,8 (12,9) |
|
0,62 |
2780 |
1,7 |
68,0 |
0,85 |
4,5 |
1,5 |
1,9 |
1,3 |
|||
|
АИР-71В4/2-Е(Е2) |
0,71 |
1360 |
1,9 |
69,0 |
0,84 |
4,5 |
1,75 |
1,9 |
1,5 |
13,6 (13,7) |
|
|
0,85 |
2780 |
2,2 |
68,0 |
0,86 |
4,5 |
1,85 |
2,0 |
1,4 |
|||
|
АИР-80А4/2-Е(Е2) |
1,12 |
1410 |
2,9 |
74,0 |
0,78 |
5,0 |
1,9 |
2,2 |
1,6 |
8 |
18,1 (18,2) |
|
1,50 |
2730 |
3,7 |
73,0 |
0,85 |
5,0 |
1,9 |
2,0 |
1,5 |
|||
|
АИР-80В4/2-Е(Е2) |
1,50 |
1380 |
4,1 |
75,0 |
0,75 |
5,0 |
2,0 |
2,0 |
1,6 |
20,1 (20,2) |
|
|
2,00 |
2720 |
4,8 |
75,0 |
0,84 |
5,0 |
2,0 |
2,1 |
1,6 |
|||
|
AИP-90L4/2-E(E2) |
2,20 |
1420 |
5,4 |
79,0 |
0,83 |
6,0 |
1,9 |
2,4 |
1,6 |
25 |
25,8 (25,9) |
|
2,65 |
2850 |
6,5 |
76,0 |
0,82 |
6,0 |
2,0 |
2,4 |
1,5 |
|||
|
AИP-100S4/2-E(E2) |
3,00 |
1430 |
6,6 |
82,0 |
0,84 |
5,5 |
2,1 |
2,4 |
1,6 |
32,0 (32,1) |
|
|
3,75 |
2790 |
7,9 |
80,0 |
0,90 |
5,5 |
2,0 |
2,4 |
1,6 |
|||
|
АИР-100L4/2-Е(Е2) |
4,00 |
1400 |
8,4 |
82,0 |
0,88 |
5,5 |
1,9 |
2,1 |
1,6 |
37,1 (37,2) |
|
|
4,75 |
2820 |
9,7 |
82,0 |
0,91 |
6,0 |
2,2 |
2,4 |
1,6 |
|||
|
АИР-90L6/4-Е(Е2) |
1,32 |
950 |
3,9 |
74,0 |
0,68 |
5,0 |
1,6 |
1,9 |
1,5 |
25,7 (25,8) |
|
|
1,60 |
1420 |
4 |
74,0 |
0,85 |
5,5 |
1,6 |
2,1 |
1,2 |
|||
|
АИР-90L8/4-Е(Е2) |
0,80 |
710 |
3,1 |
62,0 |
0,60 |
3,0 |
1,7 |
2,0 |
1,6 |
12 |
25,1 (25,2) |
|
1,32 |
1410 |
3,3 |
75,0 |
0,86 |
5,0 |
1,5 |
2,0 |
1,3 |
|||
|
АИР-100S6/4-Е(Е2) |
1,70 |
940 |
4,5 |
76,0 |
0,76 |
4,5 |
1,3 |
1,8 |
1,3 |
35 |
30,8 (30,9) |
|
2,24 |
1400 |
4,9 |
80,0 |
0,86 |
5,5 |
1,3 |
1,9 |
1,2 |
|||
|
АИР-100L6/4-Е(Е2) |
2,12 |
940 |
5,7 |
77,0 |
0,73 |
4,5 |
1,4 |
2,0 |
1,3 |
36,1 (36,2) |
|
|
3,15 |
1420 |
7 |
80,0 |
0,86 |
5,5 |
1,5 |
2,1 |
1,4 |
|||
|

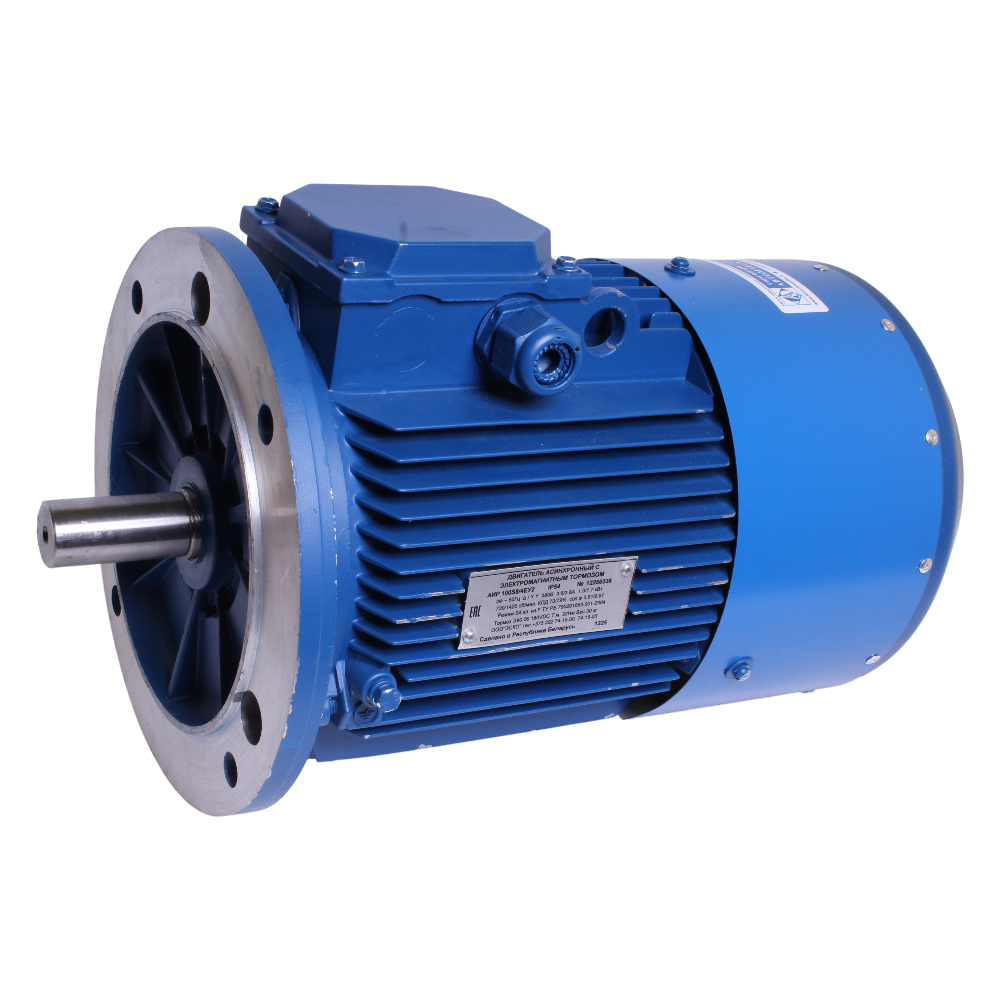

АИР-100S8/4-Е(Е2) |
1,00 |
720 |
3,6 |
70,0 |
0,61 |
4,0 |
1,2 |
1,8 |
1,1 |
34,6 (34,7) |
|
|
1,70 |
1420 |
3,8 |
79,0 |
0,87 |
5,0 |
1,1 |
1,8 |
1,0 |
|||
|
АИР-100L8/4-Е(Е2) |
1,40 |
720 |
4,9 |
72,0 |
0,60 |
4,0 |
1,6 |
2,0 |
1,5 |
39,3 (39,4) |
|
|
2,36 |
1420 |
5,1 |
81,0 |
0,89 |
5,5 |
1,4 |
1,9 |
1,0 |
|||
|
АИР-100S8/6-Е(Е2) |
1,00 |
710 |
3,3 |
72,0 |
0,64 |
5,0 |
1,4 |
2,0 |
1,3 |
34,5 (34,6) |
|
|
1,25 |
970 |
3,7 |
77,0 |
0,66 |
5,5 |
1,5 |
2,2 |
1,0 |
|||
|
АИР-100L8/6-Е(Е2) |
1,32 |
710 |
4,3 |
71,0 |
0,66 |
4,0 |
1,6 |
1,9 |
1,4 |
39,0 (39,1) |
|
|
1,80 |
960 |
4,9 |
76,0 |
0,73 |
5,0 |
1,4 |
2,0 |
0,9 |
|||
|
АИР-100S6/4/2-Е(Е2) |
1,12 |
940 |
3,4 |
72,0 |
0,70 |
4,0 |
1,8 |
2,0 |
1,8 |
25 |
30,8 (30,9) |
|
1,25 |
1440 |
3,6 |
72,0 |
0,74 |
5,0 |
1,4 |
2,2 |
1,4 |
|||
|
1,60 |
2870 |
3,8 |
72,0 |
0,86 |
7,0 |
1,7 |
2,2 |
1,2 |
|||
|
АИР-100L6/4/2-Е(Е2) |
1,40 |
910 |
3,7 |
74,0 |
0,78 |
4,5 |
1,5 |
1,9 |
1,4 |
36,1 (36,2) |
|
|
1,50 |
1460 |
4,3 |
73,0 |
0,72 |
5,0 |
1,6 |
2,6 |
1,4 |
|||
|
2,12 |
2880 |
5,3 |
75,0 |
0,82 |
5,0 |
1,4 |
2,3 |
1,4 |
|||
|
АИР-100S8/4/2-Е(Е2) |
0,63 |
720 |
2,4 |
64,0 |
0,63 |
3,5 |
1,5 |
2,2 |
1,2 |
32,0 (32,1) |
|
|
1,32 |
1460 |
3,3 |
76,0 |
0,80 |
5,5 |
1,4 |
2,4 |
1,0 |
|||
|
1,70 |
2900 |
3,8 |
75,0 |
0,90 |
6,0 |
1,2 |
2,2 |
0,7 |
|||
|
АИР-100L8/4/2-Е(Е2) |
0,90 |
710 |
3,3 |
63,0 |
0,65 |
4,0 |
1,2 |
1,9 |
1,2 |
37,0 (37,1) |
|
|
1,50 |
1460 |
3,6 |
78,0 |
0,81 |
6,0 |
1,3 |
2,4 |
1,1 |
|||
|
2,10 |
2880 |
4,4 |
77,0 |
0,94 |
6,0 |
1,2 |
2,3 |
0,8 |
|||
|
АИР-100S8/6/4-Е(Е2) |
0,56 |
710 |
3,3 |
54,0 |
0,48 |
3,5 |
1,2 |
2,3 |
1,2 |
30,8 (30,9) |
|
|
1,12 |
940 |
3,9 |
65,0 |
0,67 |
4,5 |
1,1 |
1,8 |
0,8 |
|||
|
2,80 |
1410 |
7,8 |
78,0 |
0,70 |
6,0 |
2,6 |
3,1 |
2,5 |
|||
|
АИР-100L8/6/4-Е(Е2) |
0,71 |
700 |
3,6 |
57,0 |
0,52 |
3,4 |
1,8 |
2,2 |
1,7 |
36,9 (37,0) |
|
|
1,20 |
940 |
4,1 |
68,0 |
0,61 |
4,5 |
1,7 |
2,0 |
1,4 |
|||
|
3,00 |
1430 |
7,8 |
79,0 |
0,66 |
7,5 |
4,0 |
3,8 |
3,7 |
|||
|
АИР-100S16/4-Е(Е2) |
0,25 |
350 |
3,1 |
28,0 |
0,44 |
2,0 |
1,4 |
1,9 |
1,4 |
15,9 |
31,1 (31,2) |
|
1,10 |
1440 |
2,5 |
83,0 |
0,80 |
8,5 |
2,5 |
3,0 |
1,5 |
|||
|
АИР-100L16/4-Е(Е2) |
0,33 |
350 |
4,1 |
28,0 |
0,44 |
2,0 |
1,4 |
1,9 |
1,4 |
21,7 |
35,0 (35,1) |
|
1,50 |
960 |
3,35 |
84,0 |
0,81 |
8,0 |
2,8 |
3,0 |
1,6 |
Стандартный комплект поставки
- Электродвигатель со встроенным электромагнитным тормозом АИР (исполнение согласно заказу).
- Паспорт.
Скачать документацию
© ТД-ЭЛЕКТРОПРИВОД.РУ – промышленные электродвигатели, 2024. Асинхронные, синхронные электродвигатели, низковольтные и высоковольтные двигатели, преобразователи для двигателей.
WebCanape - быстрое создание сайтов и продвижение
Тел/факс: +7 (4812) 313-506
e-mail: info@td-electroprivod.ru
