Тормоза электромагнитные дисковые типа Э

Скачать PDF

Назначение: Встраиваемые

Напряжение питания и род тока: = 24 В, = 48 В, = 100 В, = 110 В, = 170 В, = 180 В, = 207 В

Цена (без учета НДС): По запросу руб.

Описание

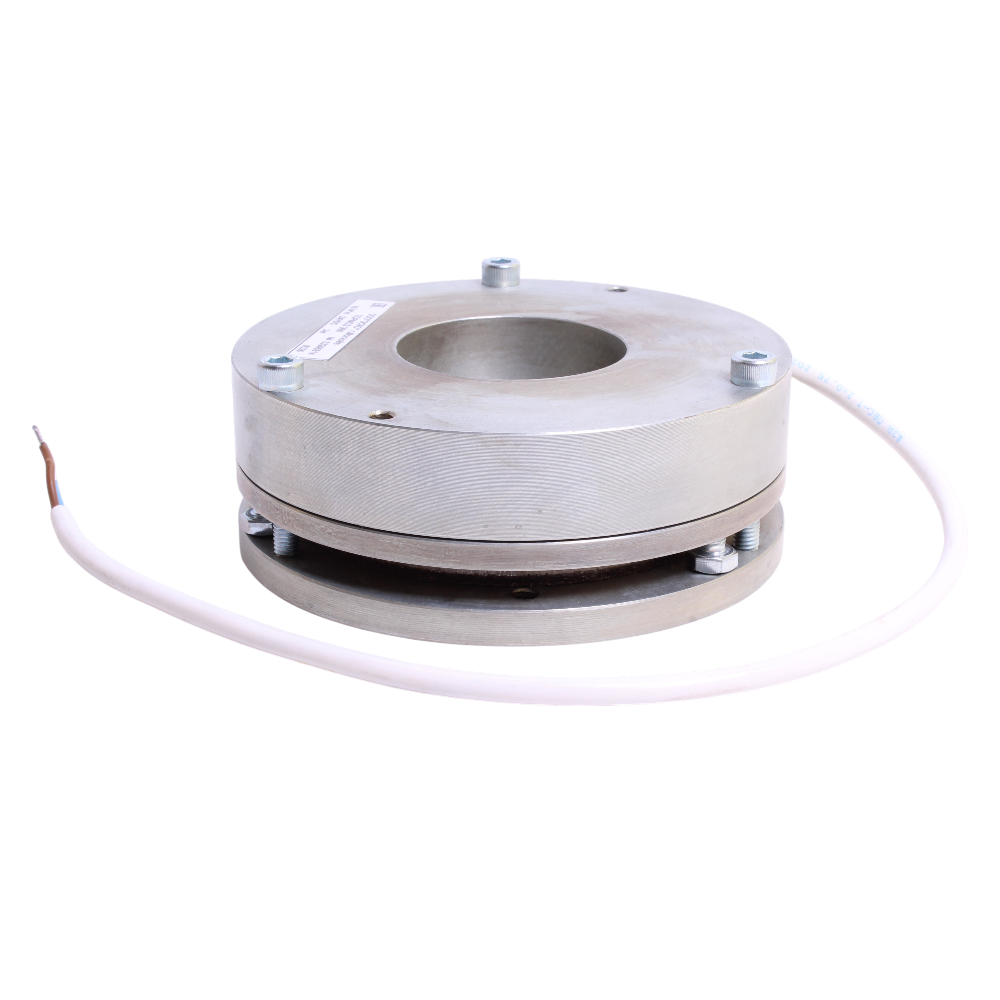

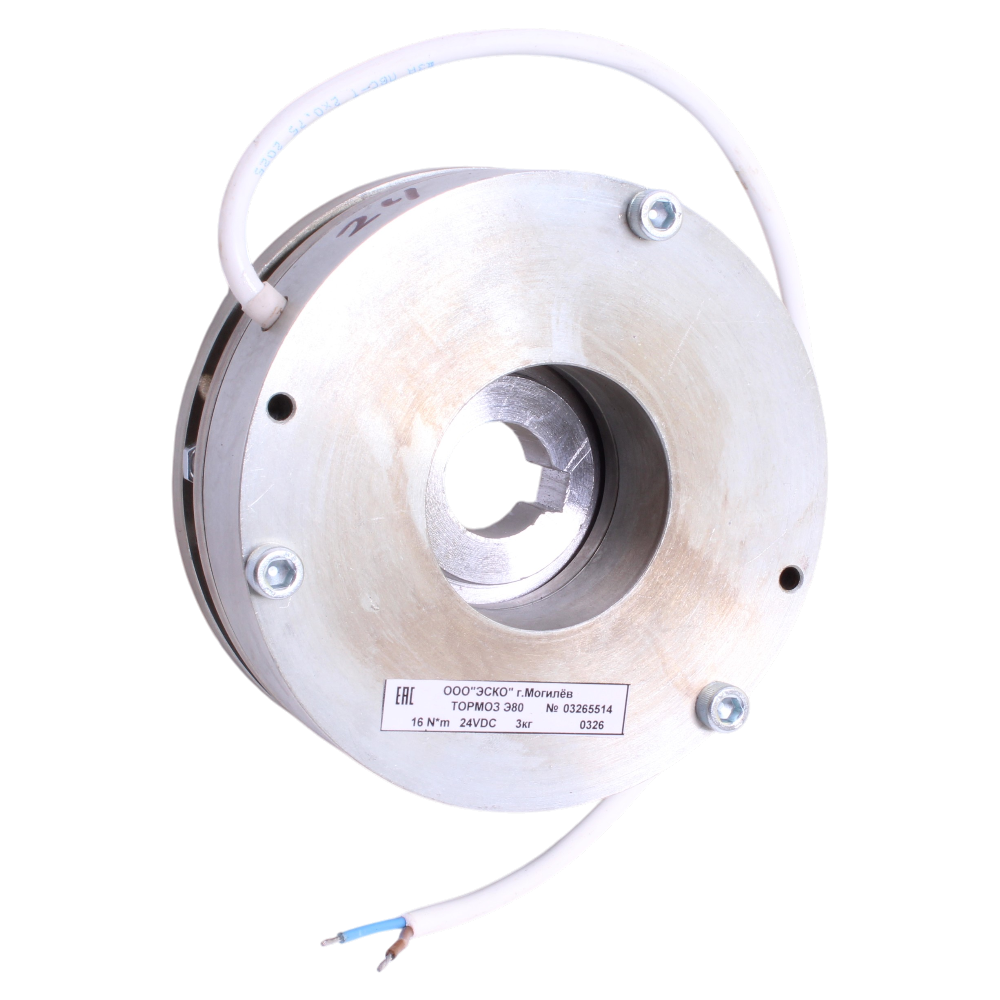

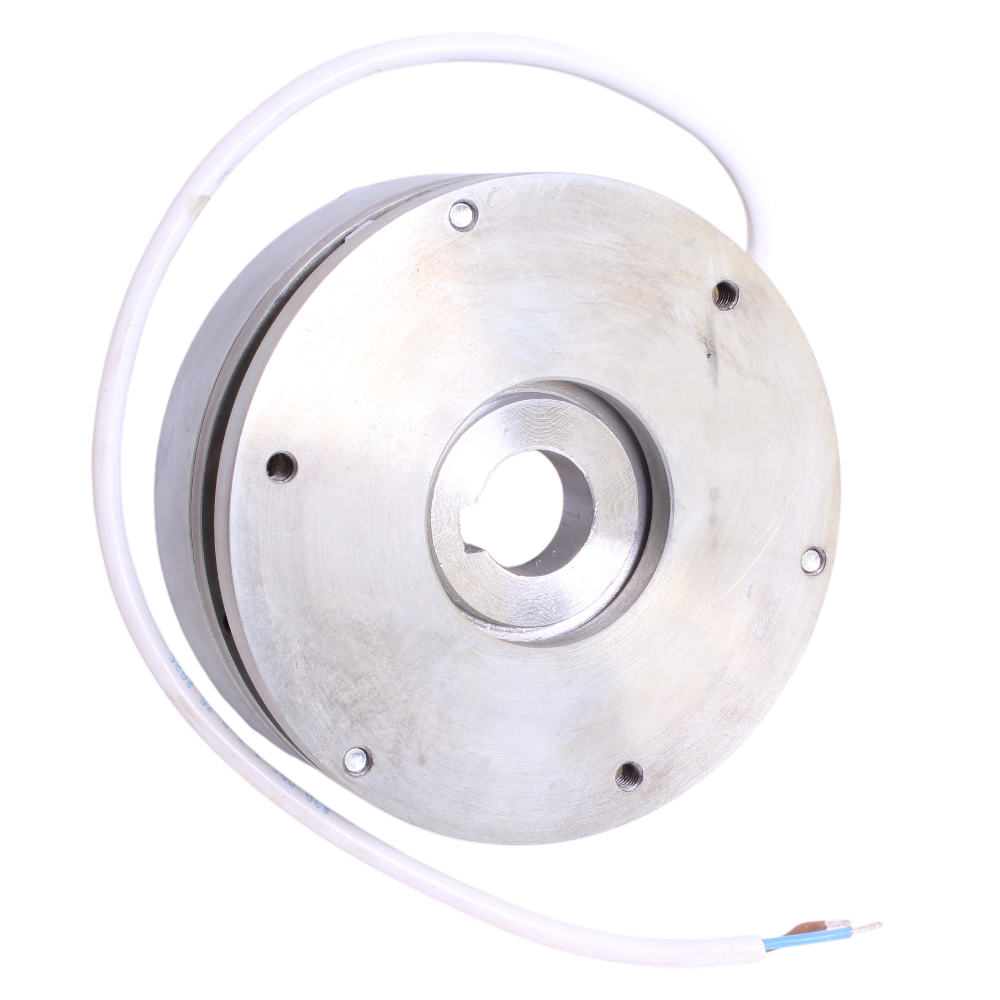

Электромагнитные дисковые тормоза типа Э предназначены для фиксации вала электродвигателя при отключении от питающей сети и устанавливаются на электродвигатели типа АИР (АИС) на задний щит электродвигателя (со стороны вентилятора). Возможно использование в составе приводов в качестве стояночного тормоза.

Тормоза типа Э подключаются к независимому источнику питания и могут быть использованы в составе частотно-регулируемого привода, либо включаются параллельно с фазной обмоткой статора через выпрямитель. Поставляются в составе электродвигателя с тормозом с выпрямителем, размещаемым в клеммной коробке двигателя.

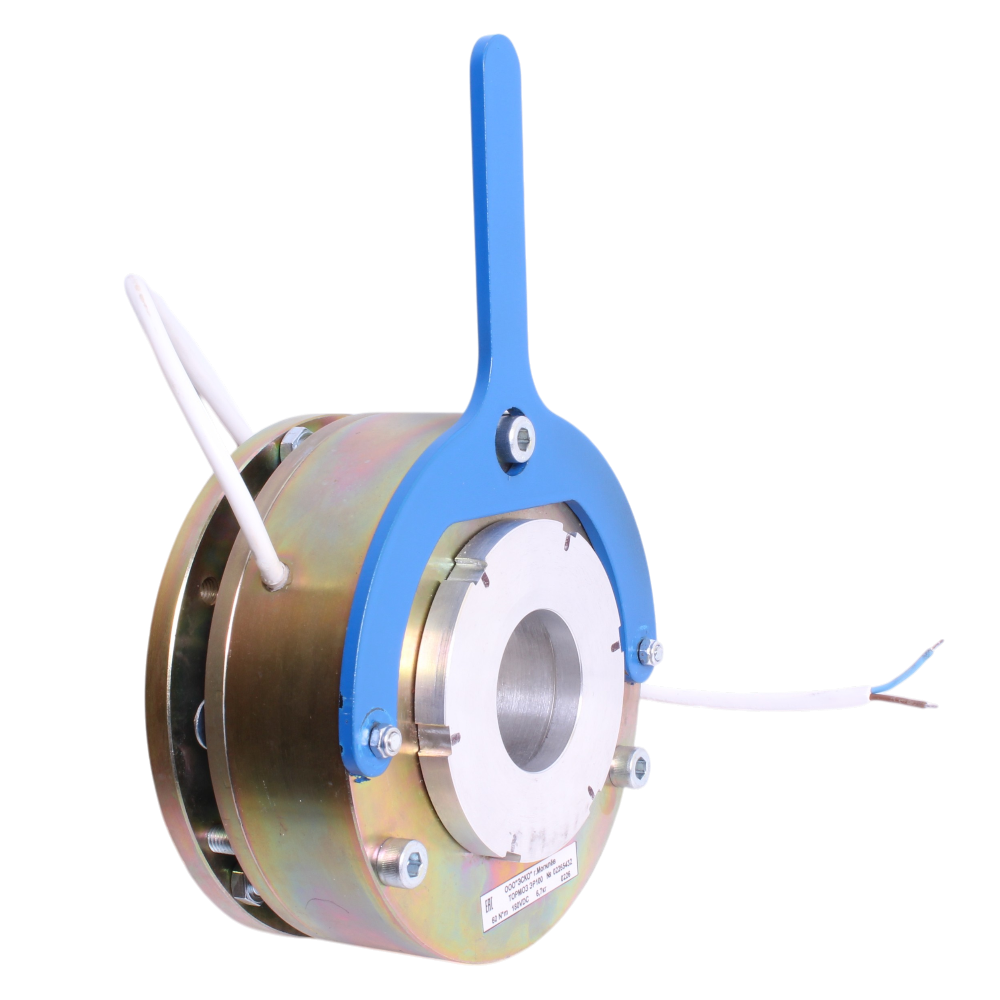

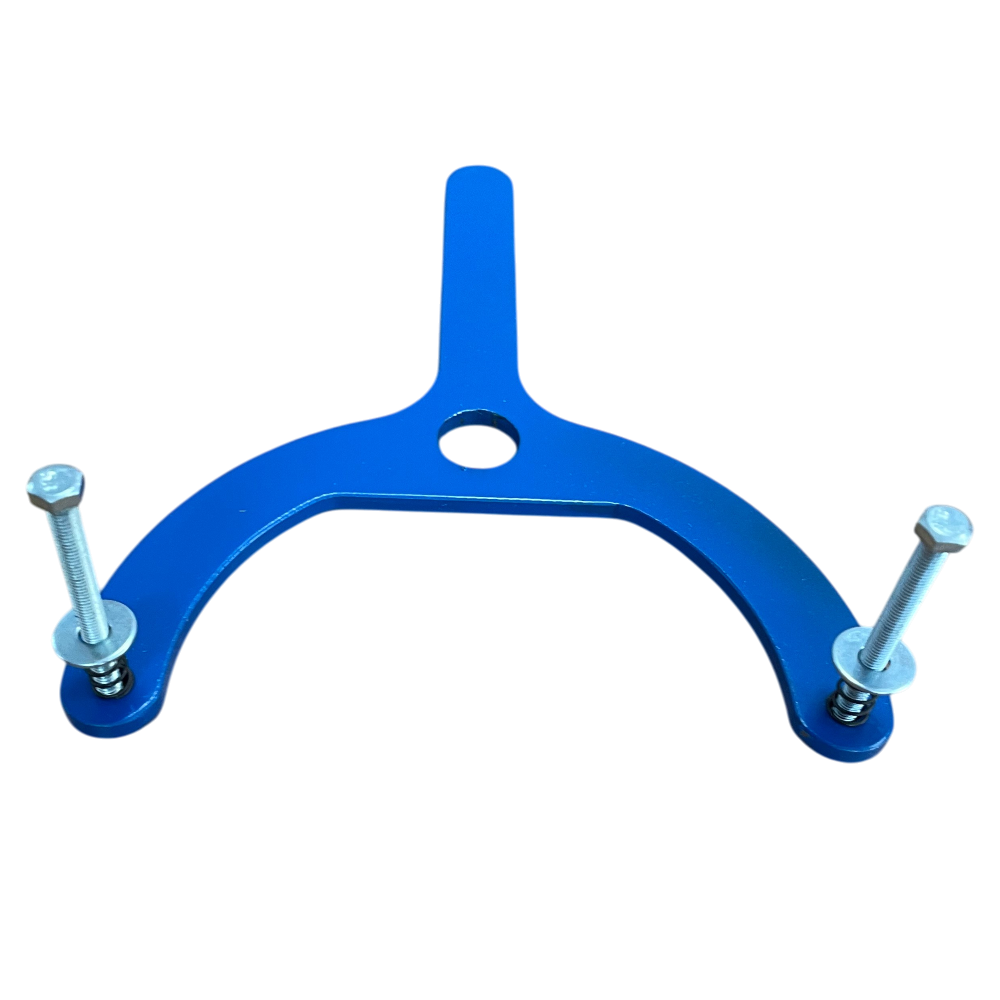

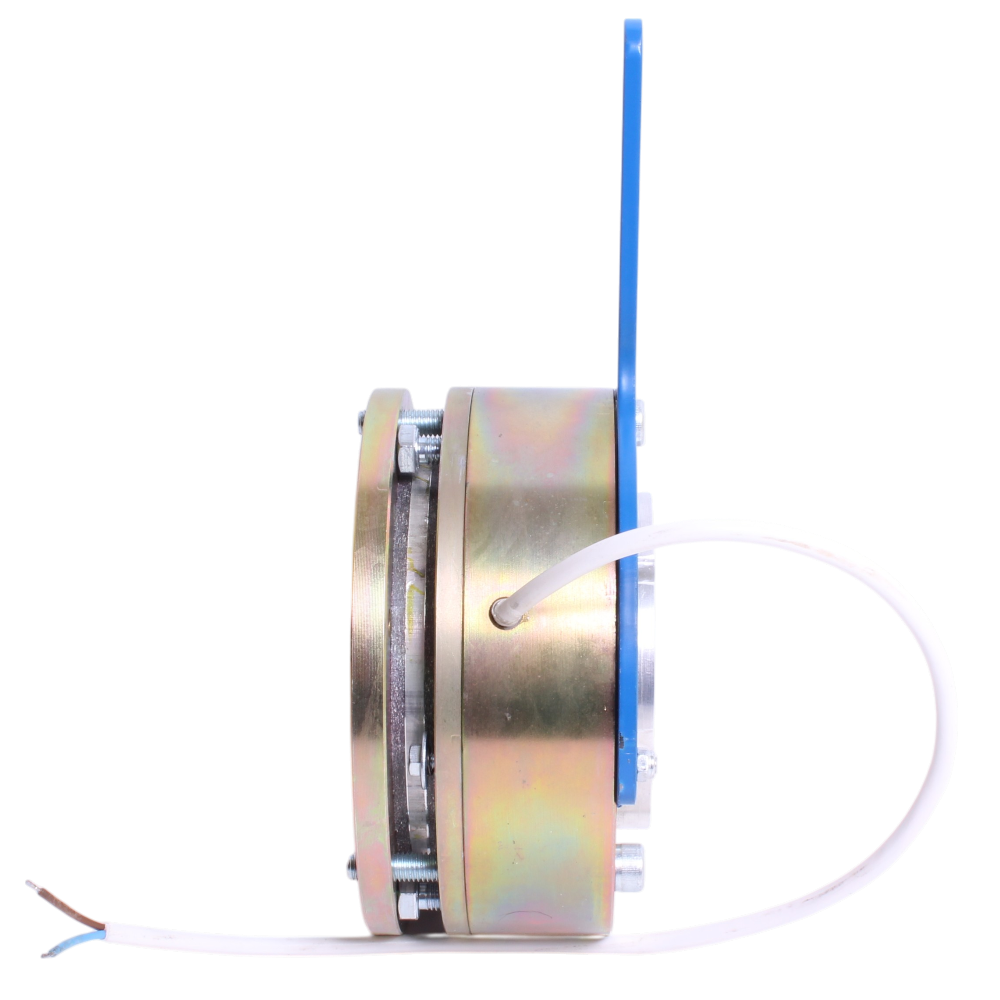

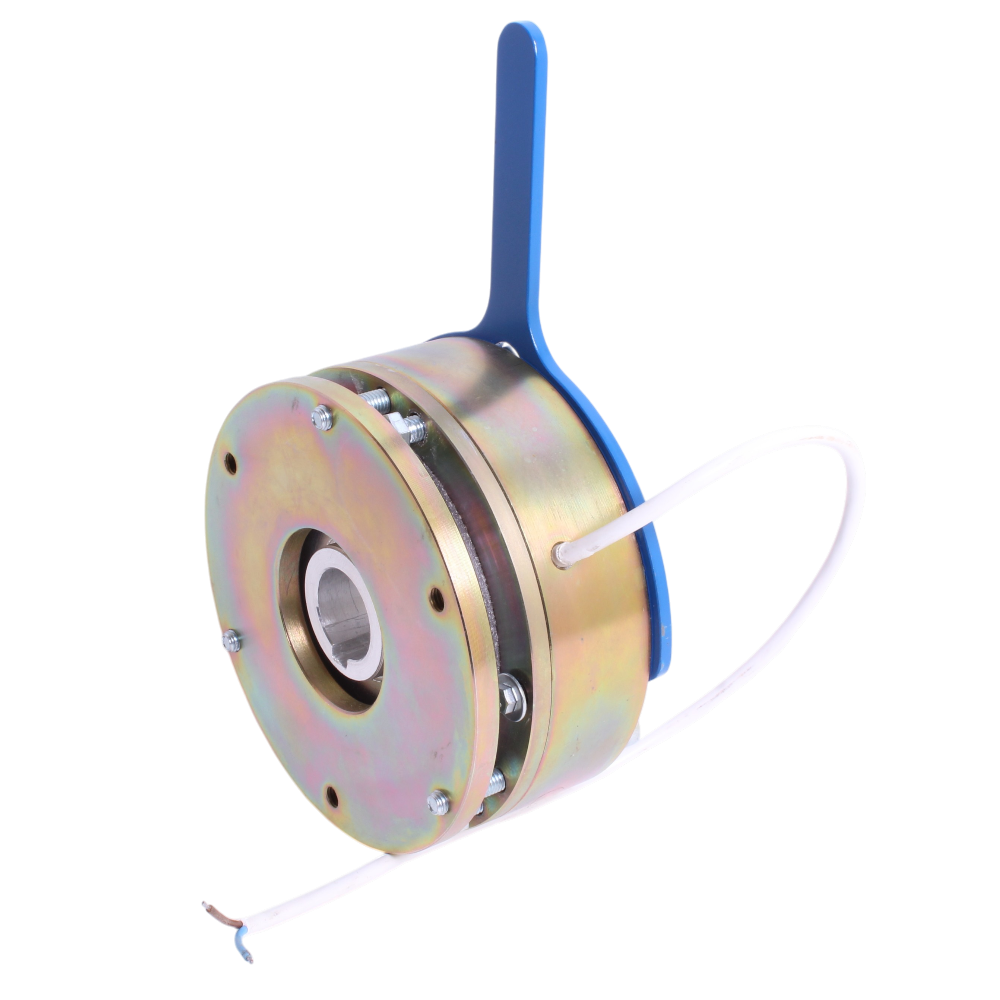

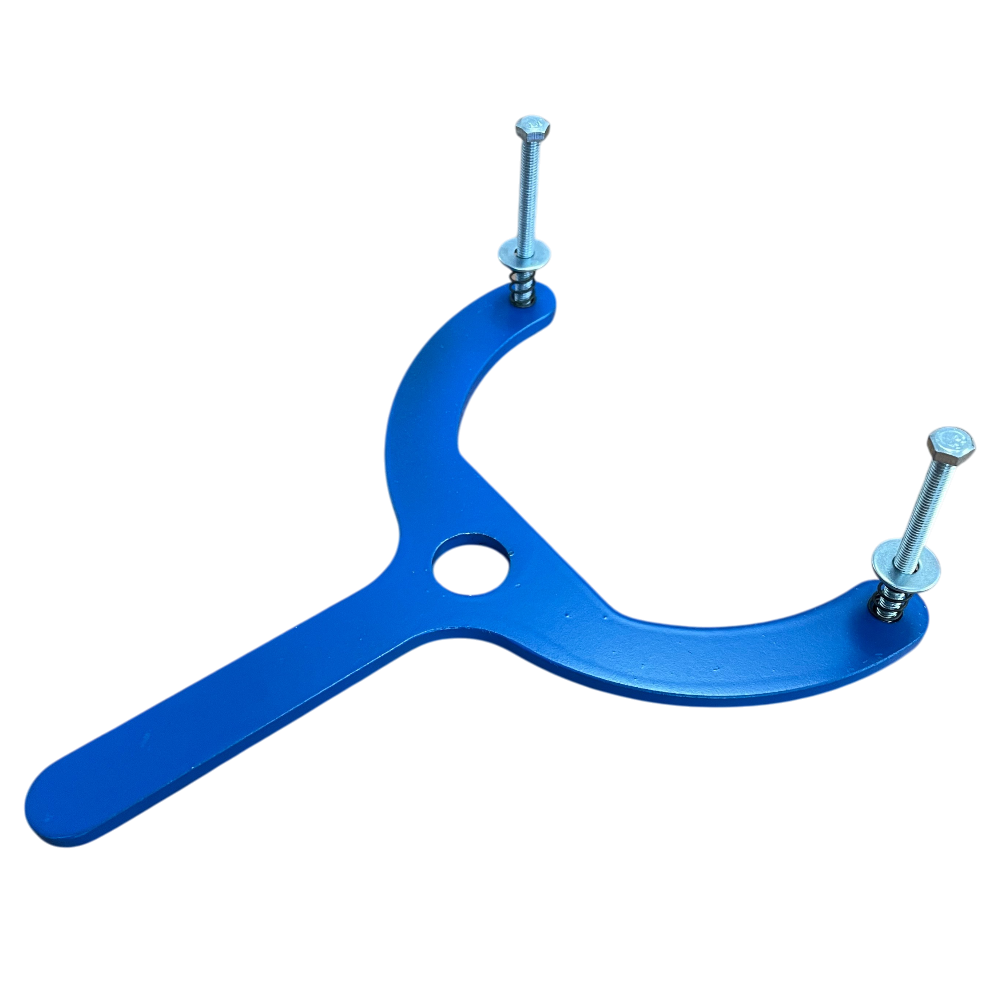

Тормоза типа Э могут иметь рукоятку ручного растормаживания тормоза (для растормаживания при отсутствии напряжения питания).

Особенности:

  • характеризуются высокой надежностью работы, стабильностью технических параметров, а также коротким временем торможения и отпуска;
  • изготавливаются на типичные величины напряжения постоянного тока: 24, 48, 100, 110, 170, 180, 207 В, что позволяет осуществлять питание из источников переменного тока величиной 220, 230, 380, 400 В с использованием соответствующего выпрямителя;
  • существует возможность изготовления тормозов для других нетипичных напряжений.



Технические характеристики

Параметры

Тип тормоза

Э63

Э71

Э80

Э90

Э100

Э112

Э132

Питающее напряжение Un

В

24, 48, 100, 110, 170, 180, 207

Потребляемая мощность P20

Вт

16

25

32

40

50

55

65

Максимальные обороты nmax

мин-1

3000

Тормозной момент Mh

Нм

4

8

16

32

45

80

150

Масса G

кг

1,6

1,6

3

4

5,5

10

18

Время действия

отключение по стороне постоянного тока

t01

мс

35

65

90

120

150

180

300

t09

мс

17

35

40

50

65

90

110

отключение по стороне переменного тока

t01

мс

35

65

90

120

150

180

300

t09

мс

отключение тормоза по стороне переменного тока вызывает около 5-ти кратный рост времени торможения по сравнению с отключением по стороне постоянного тока

t01 — время включения, измеряемое от момента включения тока до момента, когда тормозящий момент уменьшится до 10% Mh.

t09 — время отключения, измеряемое от момента отключения тока до момента, когда тормозящий момент достигнет величину 90% Mh.



Конструкция и принцип действия



1 — корпус электромагнита; 2 — катушка; 3 — якорь; 4 — тормозной диск; 5 — втулка (по запросу);

6 — фланец крепежный; 7 — регулировочный винт; 8 — пружина; 9 — крепежный болт; 10 — шпонка



В случае отсутствия подачи тока на катушке (2) тормозной диск (4) фрикционными накладками прижимается якорем (3) к крепежному фланцу (6) силой пружин. Тормозной момент передается с тормозного диска через шпонку (10) на втулку (5), расположенную на валу двигателя. Величину тормозного момента регулируется количеством пружин (8).

Постоянный ток, поступающий на катушку электромагнита (2), вызывает притягивание якоря и сжимание пружин (8), тем самым происходит освобождение тормозного диска и отпуск тормоза. Регулировочные болты определяют расстояние между электромагнитом и крепежным фланцем, тем самым устанавливают величину зазора. Крепежные болты жестко фиксируют корпус электромагнита относительно фланца.



Питание тормозов постоянного тока

Питание тормозов постоянного может производиться с использованием различных схем в соответствии с ожидаемыми параметрами. Для питания тормоза, смонтированного на двигателе, следует подвести постоянный ток, для чего существует гамма систем выпрямления, позволяющая выбрать соответствующий вариант.

Традиционным решением является применение выпрямителей, в зависимости от напряжения переменного тока, это выпрямители ВМ1, ВМ3, ВМ3-1.

Выпрямительные модули ВМ1 и ВМ3 построены на базе полупроводников типа MOSFET, что позволило получить эффект управления электромагнитом тормоза с минимальным временем включения и отключения. При этом не используются какие-либо дополнительные коммутирующие устройства. Выпрямительные модули ВМ1 и ВМ3 имеют 4 вывода и подключаются по схемам, показанным на рис. 1, 2.

Выпрямительный модуль ВМ1 подключается к цепи 220/230 В, а ВМ3 — к цепи 380/400 В.

Выпрямительный модуль ВМ3-1 собран на базе высоковольтных диодов с защитой входных и выходных цепей варисторами. Выпрямительный модуль ВМ3-1 имеет 6 выводов и подключается по схеме, показанной на рис. 3. Разъединение цепи питания тормоза (К4-К5-К6) по стороне постоянного тока дополнительным контактом пускателя Р1 обеспечивает более быстрое срабатывание тормоза.

Если контакты К5-К6 замкнуть между собой, то работать выпрямитель ВМ3-1 будет аналогично выпрямителю ВМ3.

Выпрямительный модуль при подключении к сети переменного тока максимальным напряжением 400 В позволяет получить постоянное напряжение величиной 400 В : 2,22 = 180 V. Максимальный выпрямленный ток не более 2 А.

Выводы выпрямительных модулей опрессованы присоединительными наконечниками, облегчающими монтаж.





Размеры тормозов



Технические характеристики

Потребляемая мощность 16, 25, 32, 40, 50, 55, 65 Вт

Варианты исполнений

  • Электромагнитный дисковый тормоз Э63;
  • Электромагнитный дисковый тормоз Э71;
  • Электромагнитный дисковый тормоз Э80;
  • Электромагнитный дисковый тормоз Э90;
  • Электромагнитный дисковый тормоз Э100;
  • Электромагнитный дисковый тормоз Э112;
  • Электромагнитный дисковый тормоз Э132.
