SH дисковые мембранные муфты

Скачать PDF

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Дисковые мембранные муфты серии SH обеспечивают большую жёсткость на кручение и исключительную подвижность, используются в высокоточном оборудовании, измерительных приборах, системах контроля скорости движения, аналитических весах, динамометрах, точных энкодерах и т.д. Муфты соединительные серии SH были разработаны специально для сервоприводов, они защищены от перегрузок.

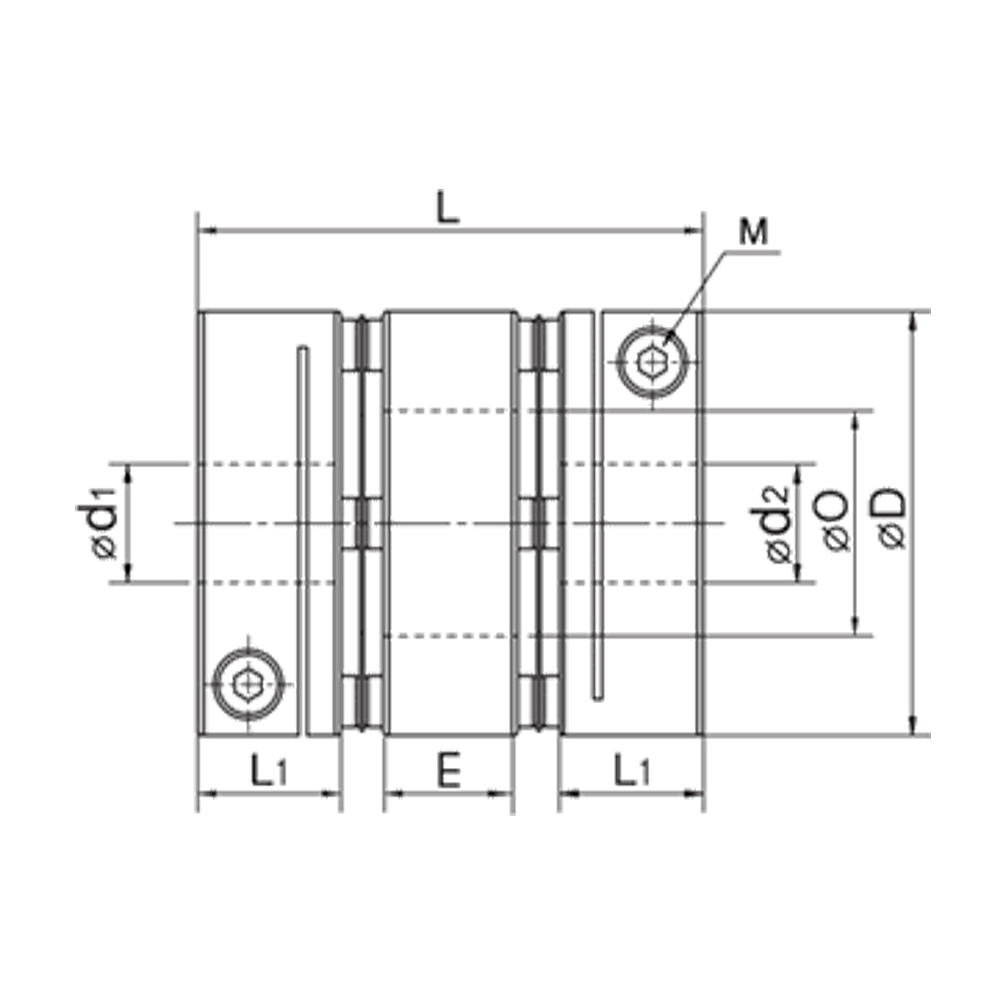

Габаритные и присоединительные размеры

Муфта	Диаметры		Шпонка
SHDW-88C	16	20	5, 6
	19	20	6
	32	20	10, 6
	32	35	10

Муфта

Размеры, мм (±0.3мм)

Масса, грамм

Номин. момент, Нм

Макс. момент, Нм

Жесткость при кручении,
Нм/рад

Макс. скорость, об/мин

Момент инерции, кг/м2

Несовпадение с осью

ØD

L1,L2

ØO

Угол, (°)

Отклонение от параллели, мм

Люфт, мм

SHDW-88C

99,2

1200

120

200

1,3*10⁵

6000

5,7*10^-4

0,3
