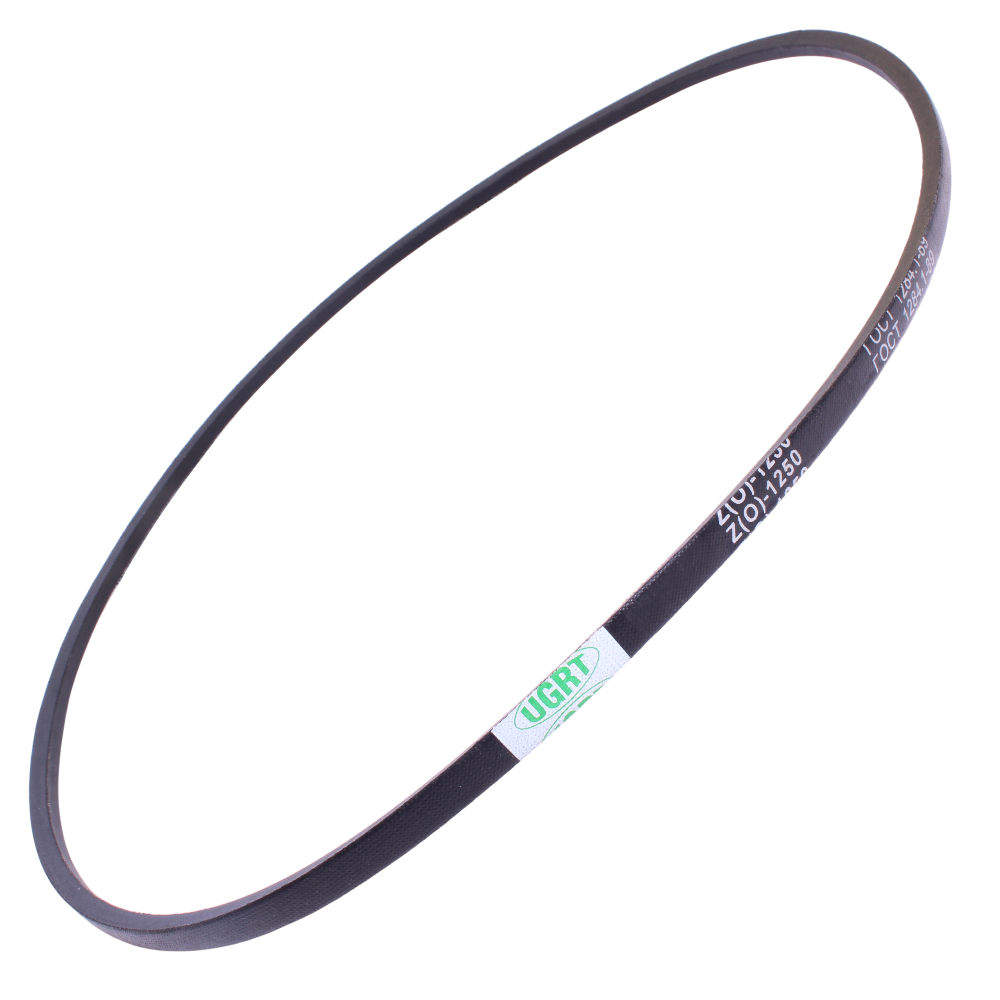

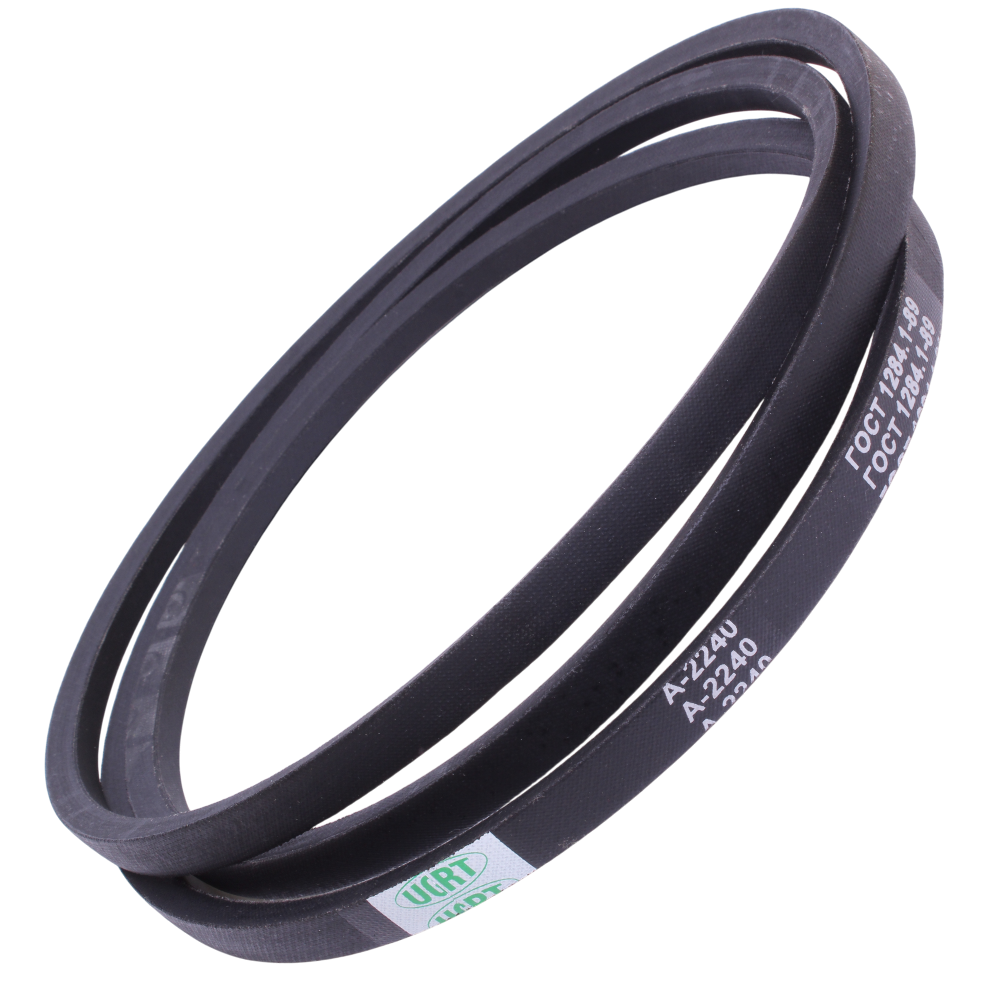

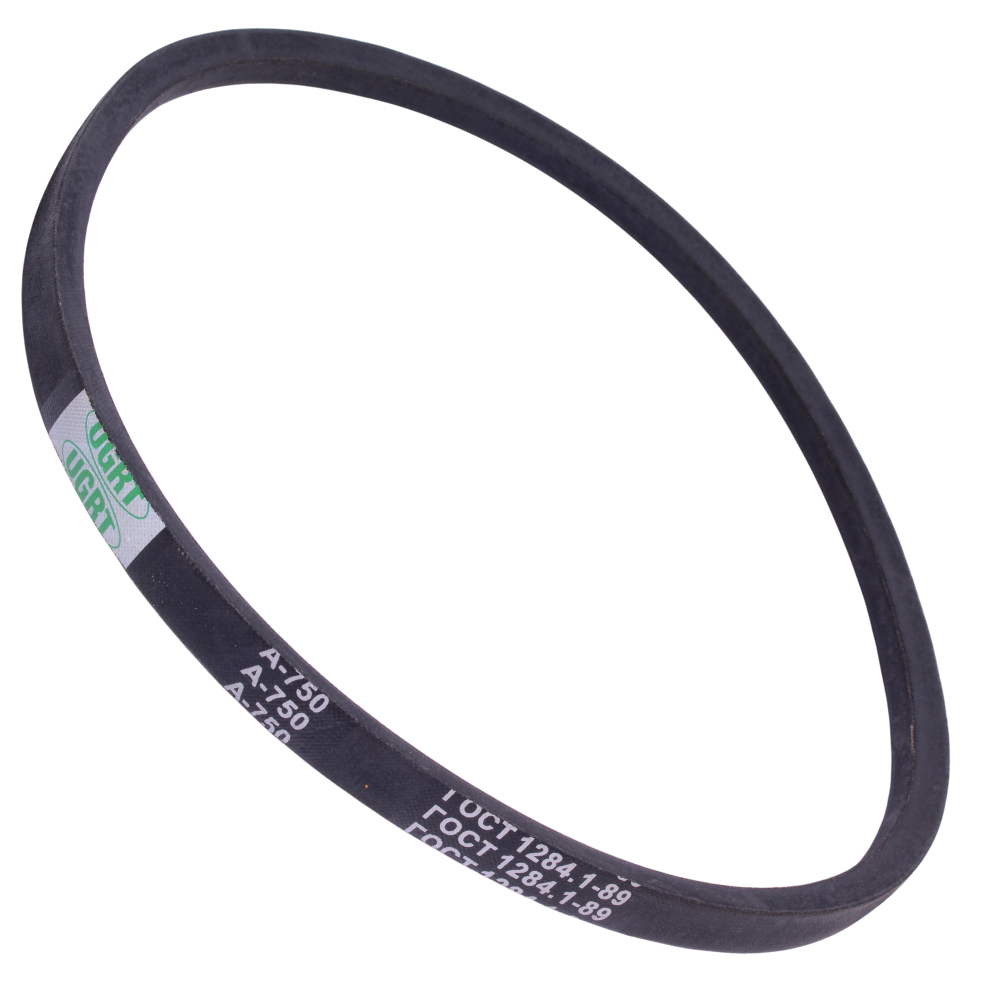

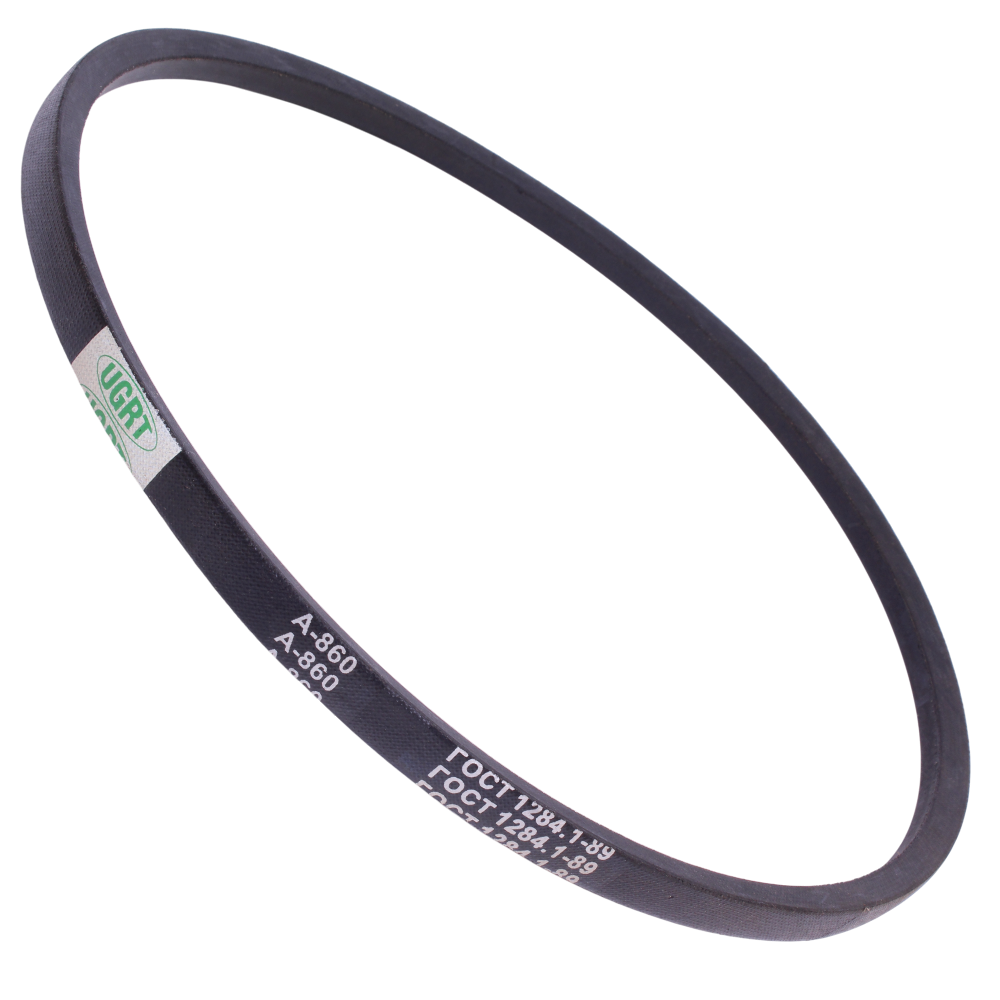

Ремни приводные клиновые нормальных сечений Z, A, B, C, D, E, EO по ГОСТ 1284.1-89 и ГОСТ 1284.2-89
Описание
Ремни приводные клиновые нормальных сечений Z, A, B, C, D, E, EO предназначены для приводов станков, промышленных установок и сельскохозяйственных машин, работающих при температуре окружающего воздуха -30...+60ºС (для умеренного и тропического климата), -60...+40ºС (для холодного и очень холодного климата). Изготавливаются в соответствии с ГОСТ 1284.1-89 и ГОСТ 1284.2-89.
Ремни клиновые ГОСТ 1284.2-89 являются важной деталью, которая связывает двигатель и периферийные устройства механизма - они обеспечивают передачу крутящего момента от вала двигателя к вспомогательным агрегатам. Высокие эксплуатационные качества клиновых ремней гарантируют необходимую работу любого станка или машины. Ремни клиновые профилей Z, A, B, C, D, E, EO могут использоваться как приводные ремни для деревообрабатывающих, сверлильных и прочих станков.
Структура обозначения, пример заказа
Длина: от 400 до 15000 мм (см. документ "Типоразмеры и длины")
Сечение ремня (профиль): Z, A, B, C, D, E, EO
Варианты исполнений
| Сечение ремня (профиль) | Расчетная ширина Wp (Вр) | Ширина большего основания W (Во) | Высота (толщина) T (h) | Угол клина α (φ0) | ||
| Номинальная | Предельное отклонение | Номинальная | Предельное отклонение | |||
| Z (0) | 8,5 | +0,4 -0,3 |
10 | 6,0 | ±0,3 | 40 |
| A | 11 | +0,6 -0,4 |
13 | 8,0 | ±0,4 | 40 |
| B (Б) | 14 | +0,7 -0,5 |
17 | 11 (10,5) | ±0,5 | 40 |
| C (В) | 19 | +0,8 -0,5 |
22 | 14 (13,5) | ±0,5 | 40 |
| D (Г) | 27 | +0,9 -0,6 |
32 | 19,0 (20) | ±0,6 | 40 |
| E (Д) | 32 | +1,0 -0,7 |
38 (40) | 23,5 (25) | ±0,7 | 40 |
| EO (Е) | 42 | +1,0 -0,8 |
50 | 30,0 | ±0,8 | 40 |
Габаритные размеры клиновых ремней по ГОСТ 1284.2-89
Wp (Bp) - расчетная ширина; W (B0) - ширина большего основания; T (h) - высота (толщина); α (φ0) - угол клина
Скачать документацию
Чтобы правильно подобрать ремни нормальных сечений Z, A, B, C, D, E, EO, узнать стоимость или купить ремни клиновые ГОСТ 1284.2-89, вам достаточно позвонить по телефону +7 (4812)209-311 или написать по электронной почте info@td-electroprivod.ru.
