КС-2 контроллер беспроводной сети WL_NET

Скачать PDF

Цена (без учета НДС): По запросу руб.

Описание

Контроллер КС-2 предназначен для обслуживания беспроводной сети WL_NET и совместно с мобильным или стационарным персональным компьютером (ПК) образует мобильную или стационарную станцию обслуживания (СО) сети объектов (рис. 1).

Примечание: в беспроводной сети WL_NET могут работать только приборы серий РКЗ (РКЗМ), РТЗЭ, МД, КСКН, УМЗ, ЭКТМ, ЭКР (ЭКРМ), маркированные товарным знаком SMARTRELE®, выпуска с января 2014 года.

Локальная система беспроводного доступа WL_NET малого радиуса действия (0.05-2 КМ) предназначена как для использования внутри закрытых производственных помещений (обслуживание производственных технологических установок), так и вне закрытых помещений для обслуживания объектов в полевых условиях.

Система предназначена для сбора телеметрической информации и телеуправления объектами, оборудованными приборами защиты/мониторинга разработки ООО «СибСпецПроект», это необходимо учитывать при приобретении перечисленных приборов или их аналогов от других производителей.

Контроллер изготавливается в исполнении УХЛ категории 3 по ГОСТ 15150 и предназначен для работы при температуре окружающей среды от +1 до +35°С и относительной влажности до 98% при +25°С.

Питание контроллера осуществляется от шины USB ПК.

Контроллер осуществляет соединение ПК с приборами: монитор двигателя серии МД, контроллеры станка-качалки КСКН-3, КСКН-4, реле серии РКЗ (РКЗМ), реле серии РТЗЭ, контроллеры серии ЭКР (ЭКРМ), серии ЭКТМ, устройство мониторинга и защиты серии УМЗ (рис. 3).

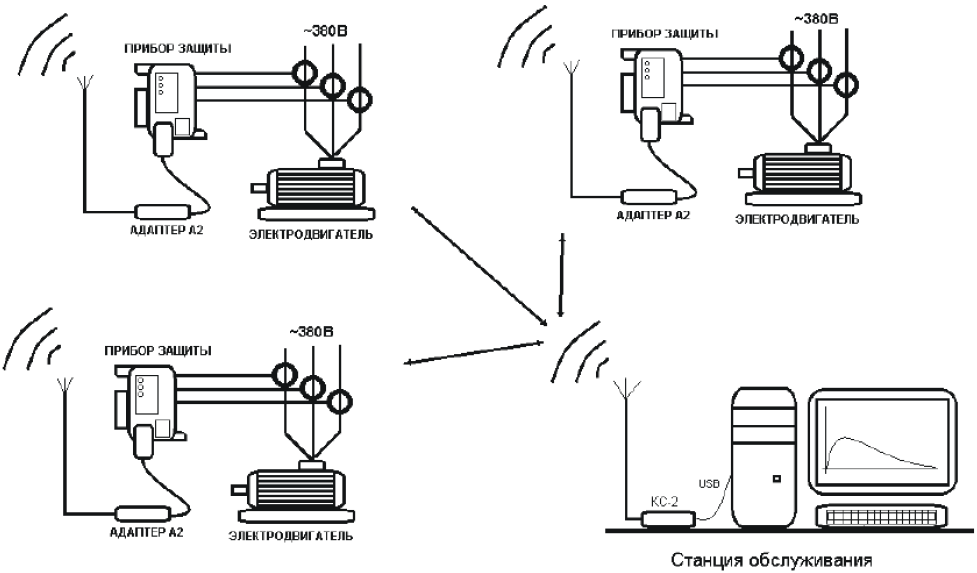

Рис. 1. Схема организации связи в сети беспроводного доступа

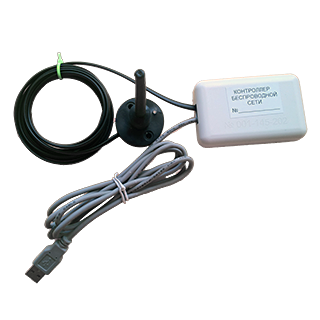

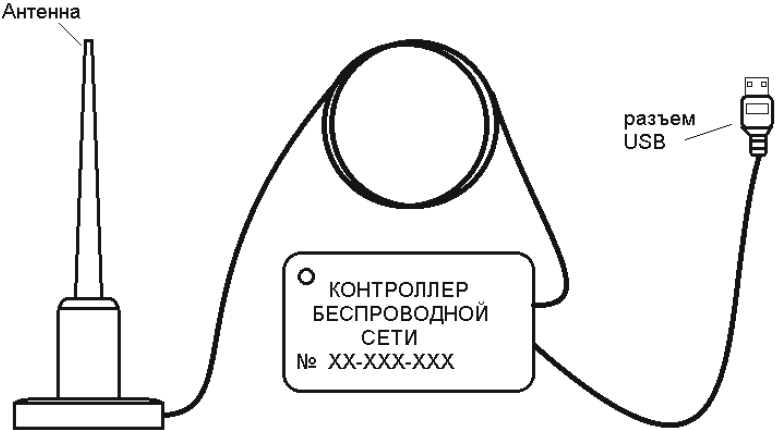

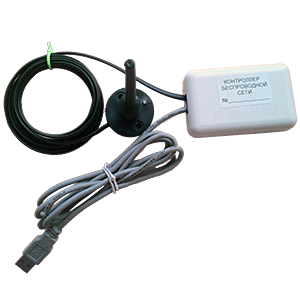

Рис. 2. Внешний вид контроллера беспроводной сети КС-2

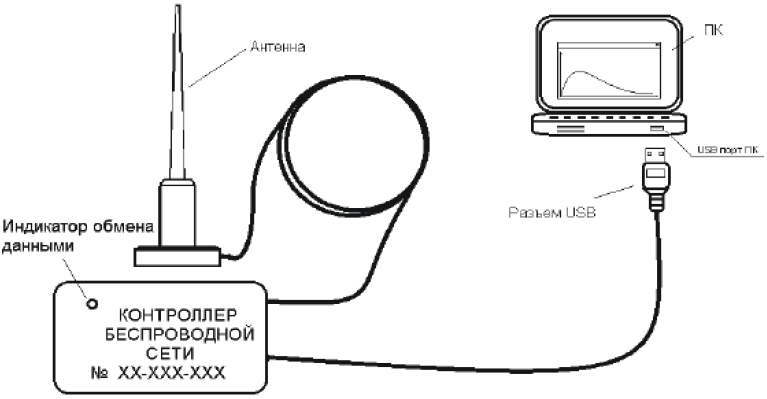

Рис. 3. Подключение контроллера беспроводной сети КС-2





Технические характеристики

Климатическое исполнение УХЛ3
Установочные размеры, габаритные размеры Не более 22х22х45 мм
Вес Не более 20 г

Стандартный комплект поставки

  • Контроллер КС-2 — 1 шт.
  • Паспорт ЮИПН.203127.006 ПС — 1 шт.
  • Диск с программным обеспечением —1 шт.
