Микро-РТЗЭ реле токовой защиты электродвигателей

Скачать PDF

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Реле токовой защиты электродвигателей Микро-РТЗЭ предназначены для установки в цепях питания трехфазных электродвигателей и других электроустановок переменного тока промышленной частоты 50 Гц напряжением 230/400 В с номинальным током от 0,5 до 5 А для повышения их надежности и увеличения срока службы.

Питание реле осуществляется от трехфазной сети переменного тока напряжением 400±60 В частотой 50±2 Гц.

Область применения

Реле Микро-РТЗЭ применяется для защиты промышленных электродвигателей различного назначения: электродвигателей насосов, станков, холодильных установок, систем теплоснабжения, вентиляции, кондиционирования и т.п.).

Реле осуществляет контроль токов в трех фазах электродвигателя и при выявлении недопустимых режимов отключает его.

Отключение происходит в следующих аварийных ситуациях:

при перегрузке по току;
при недогрузке по току;
при неполнофазном режиме работы (обрыве фазы);
при недопустимом перекосе фаз по току.

Защитное отключение осуществляется путем размыкания цепи катушки управления электромагнитного пускателя (контактора).

Реле обеспечивает:

регулирование уставок максимального Imax, минимального Imin тока и дисбаланса токов Dmax электродвигателя;
регулирование уставок задержки срабатывания защитного отключения Tmax, блокировки срабатывания защит при пуске Tп, задержки на включение при перерывах электроснабжения Tсз, задержки на автоматический повторный пуск Tпв с программируемым числом попыток повторного пуска Nпв;
индикацию причины аварийного отключения;
сохранение в памяти информации о количестве нормальных и аварийных отключений электродвигателя, а также контролируемых токов и причины аварии на момент аварийного отключения (восемь последних по времени аварийных отключений);
работу в системах удаленного сбора данных и телеуправления.

Реле изготавливается в исполнении УХЛ категории 3 по ГОСТ 15150 и предназначено для работы при температуре окружающей среды от -40 до +40°С при относительной влажности до 98% при 25°С.

Реле работает совместно с пультом управления ПУ-04C (входит в комплект поставки по требованию заказчика), обеспечивающим считывание данных и регулировку уставок реле по бесконтактному проводному каналу связи.

Один пульт может обслуживать любое количество реле.

Реле работает совместно с Адаптером USB ЮИПН 203127.001 (изготавливается и поставляется отдельно по требованию заказчика), обеспечивающим передачу данных о работе электродвигателя в персональный компьютер ПК (ноутбук), мониторинг работы электродвигателя на экране ПК в реальном масштабе времени, регулировку уставок и программирование реле по бесконтактному проводному каналу связи.

Один адаптер USB может обслуживать любое количество реле.

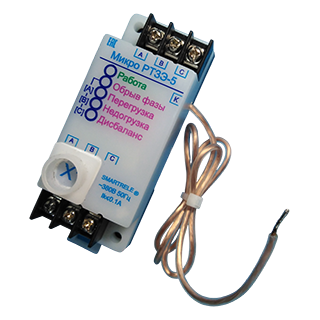

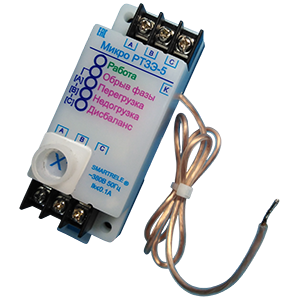

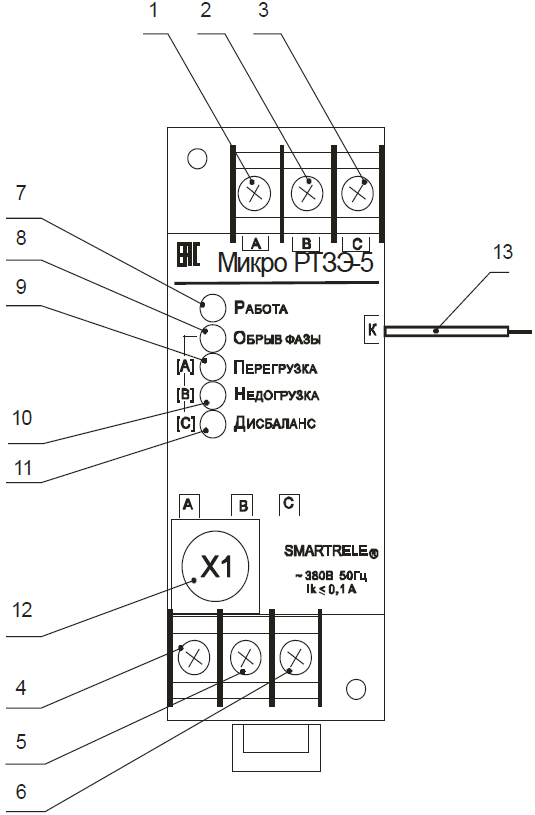

Рис. 1. Общий вид реле

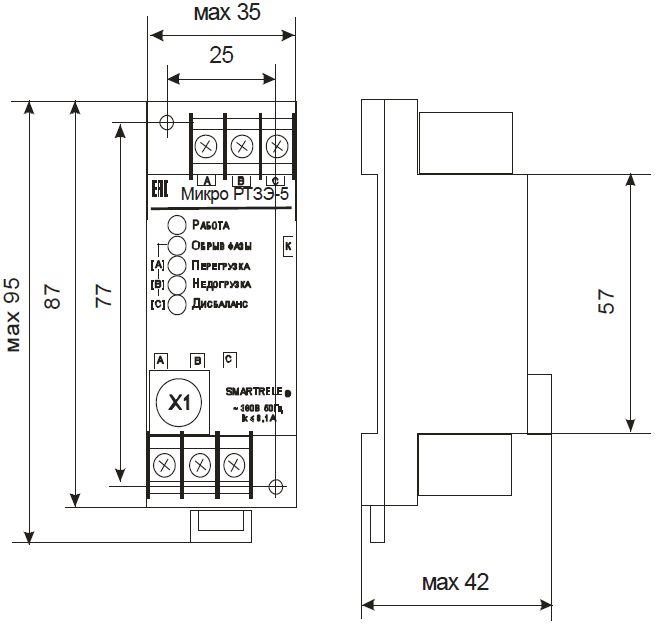

Рис. 2. Габаритные и установочные размеры Микро РТЗЭ-5

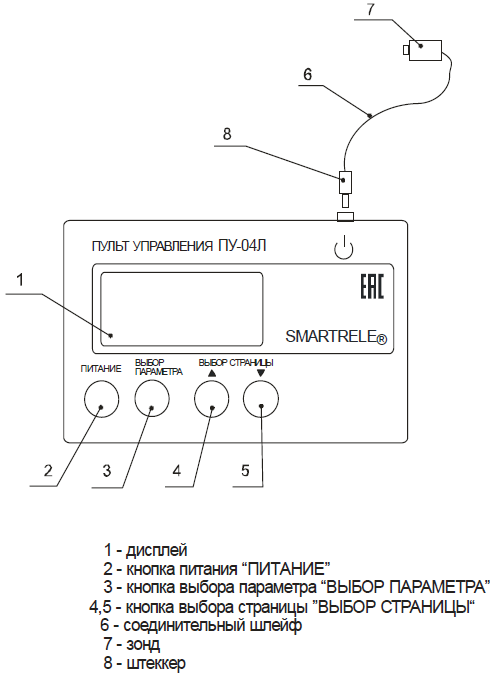

Рис. 3. Общий вид пульт, расположение его органов управления и индикации

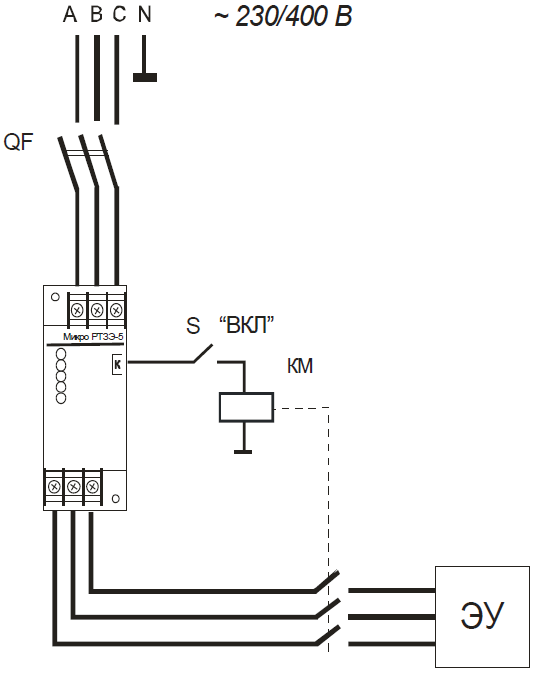

Рис. 4. Типовая схема включения реле в систему управления электроустановки

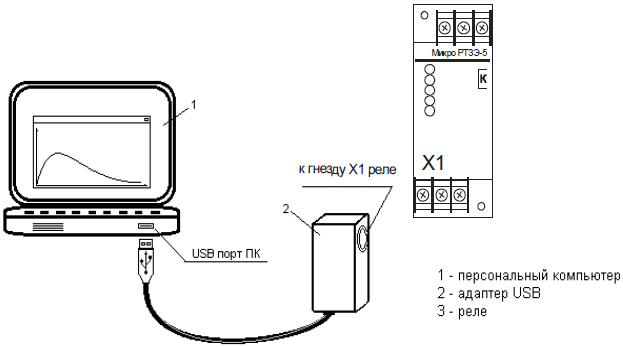

Рис. 5. Подключение реле к ПК при помощи адаптера USB

Технические характеристики

Потребляемая мощность	Не более 0,25 Вт
Климатическое исполнение	УХЛ3
Установочные размеры, габаритные размеры	Не более 35х95х42 мм
Вес	Не более 0,1 кг

Стандартный комплект поставки

Реле Микро-РТЗЭ — 1 шт.
Паспорт на реле -— 1 шт.

Дополнительная комплектация, опции

Пульт управления ПУ-04C — 1 шт.
Адаптер USB ЮИПН 203127.001 — 1 шт.

Скачать документацию

Микро РТЗЭ реле токовой защиты электродвигателей. Паспорт. ЮИПН 411711.076-012 ПС
