Реле регулирования уровня жидкостей Смартреле С-101, С-102, ТУ 3425-001-79200647-2014

Скачать PDF

Цена (без учета НДС): По запросу руб.

Описание

Реле регулирования уровня жидкостей Смартреле С-101, С-102 предназначено для построения простых и надежных систем управления насосными станциями, где требуется автоматическое поддержание (регулирование) уровня жидкости в резервуарах в заданных пределах.

Реле являются цифровыми программируемыми приборами, параметры которых могут изменяться в широких пределах самим потребителем. Программирование реле (задание требуемых режимов работы и уставок регулирования, а также наблюдение за текущими параметрами работы насосной станции) выполняются с помощью персонального компьютера (ПК). Связь реле с ПК обеспечивается различными видами проводных и беспроводных коммуникаций посредством дополнительного оборудования, поставляемого потребителю по дополнительному заказу.

Для реализации системы управления необходимы всего два элемента:

  • датчик уровня с аналоговым (0-5 мА для С-102 и 4-20 мА для С-101) выходом, устанавливаемый на рабочем резервуаре;
  • реле регулирования уровня жидкостей Смартреле С-101 или С-102 в зависимости от применяемого датчика.

Питание реле осуществляется от одной фазы сети переменного тока напряжением от 180 до 242 В частотой 50±2 Гц.

Ток, коммутируемый контактом реле, — не более 1 А.

Питание датчика осуществляется от встроенного в реле источника питания. Поддержание уровня в заданных пределах осуществляется путем управления работой насоса (автоматическое включение и отключение). Включение и отключение насоса осуществляется путем замыкания или размыкания управляющего ключа реле, включаемого в цепь контактора (электромагнитного пускателя), управляющего электродвигателем насоса.

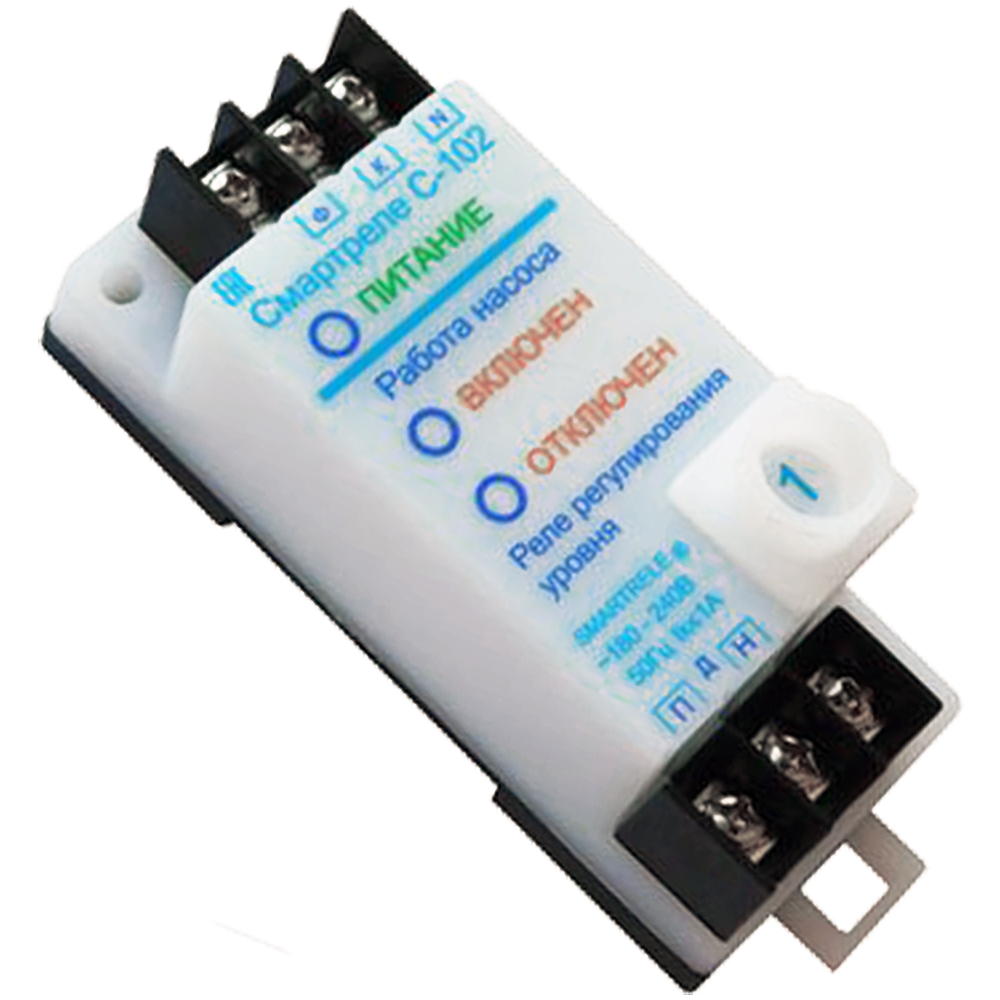

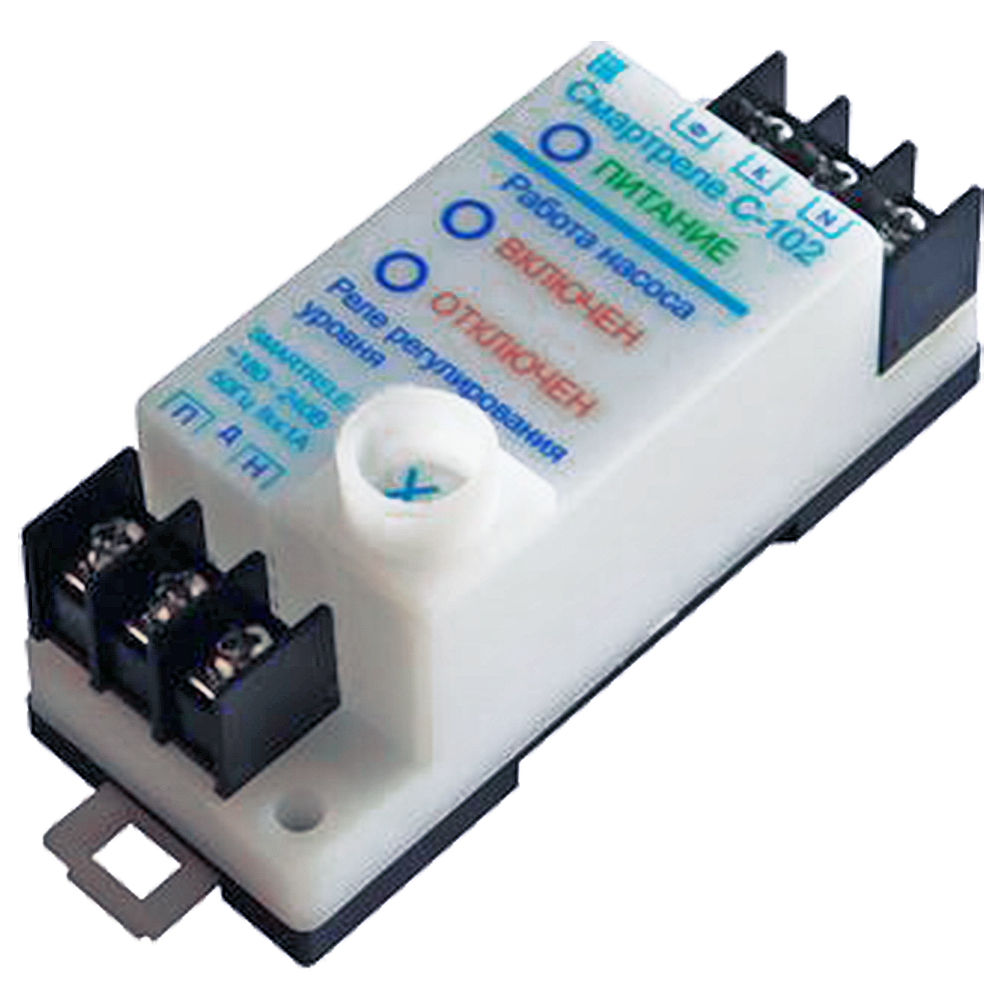

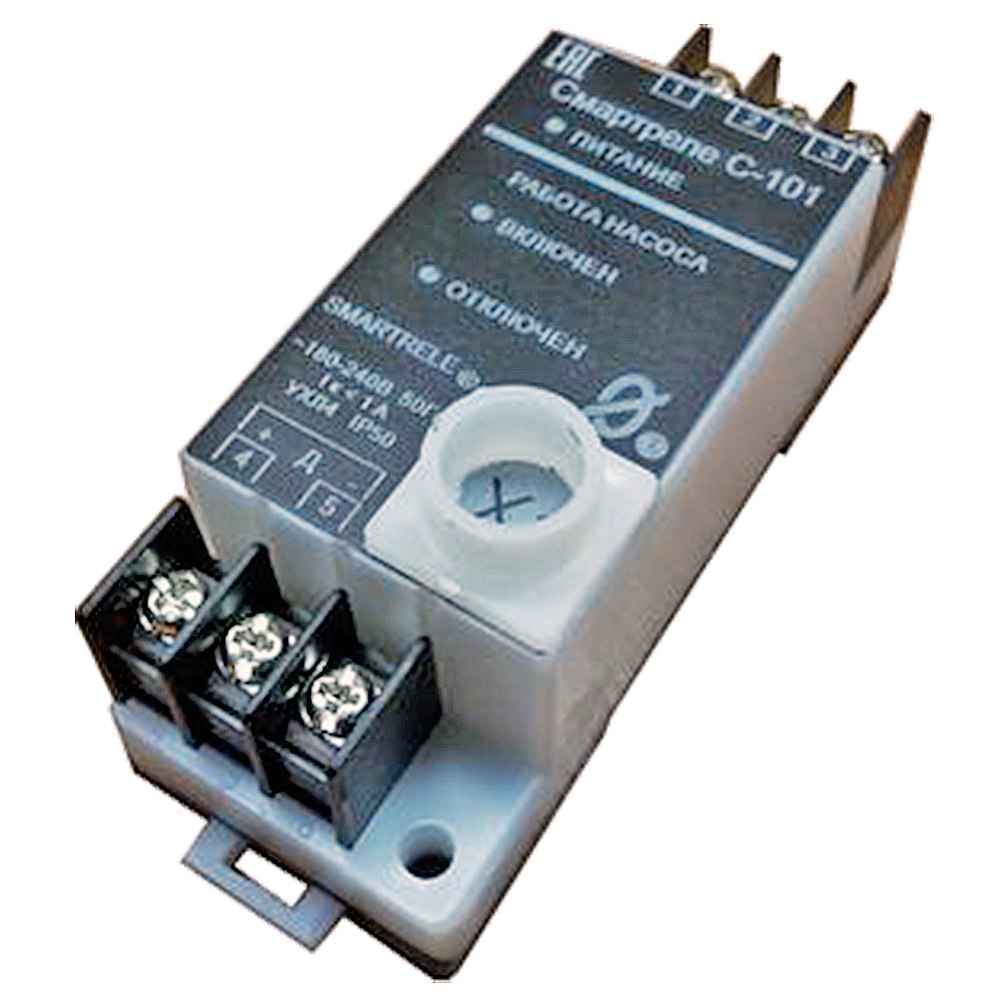

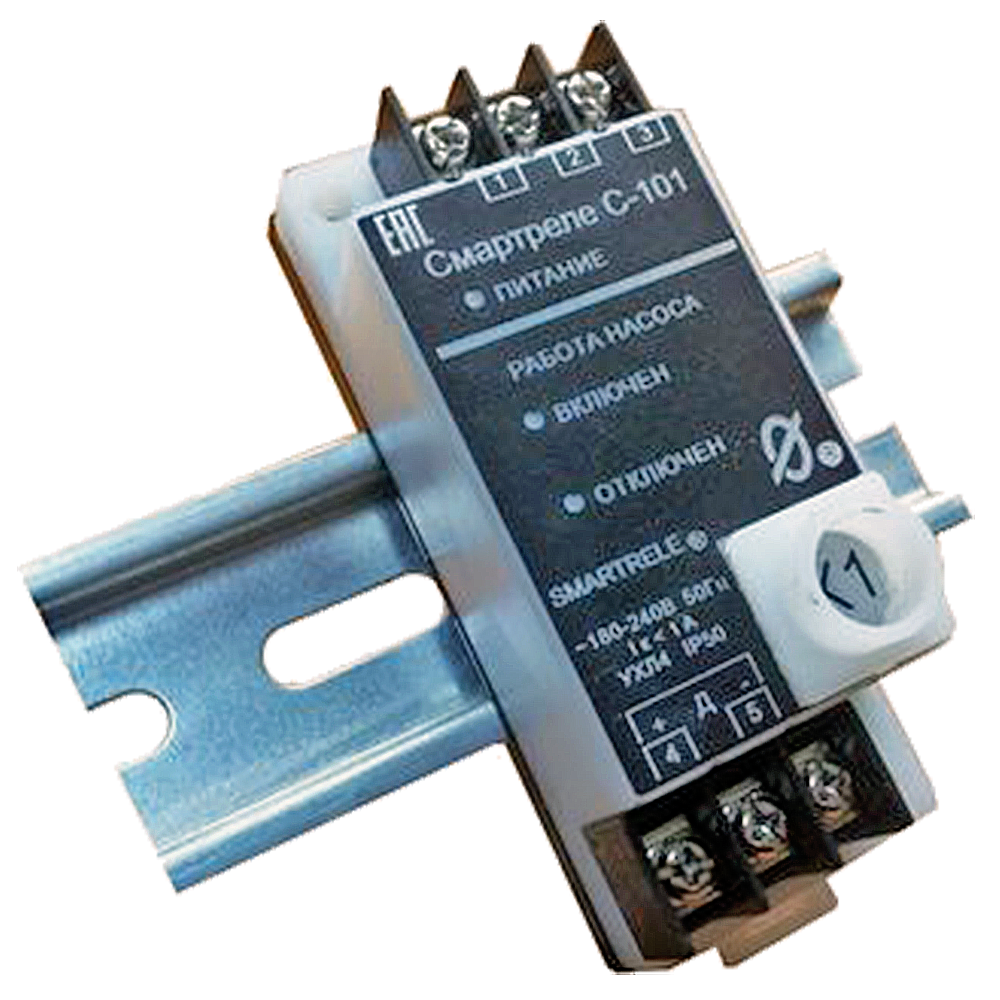

Рис. 1. Внешний вид реле СМАРТРЕЛЕ С-101, СМАРТРЕЛЕ С-102

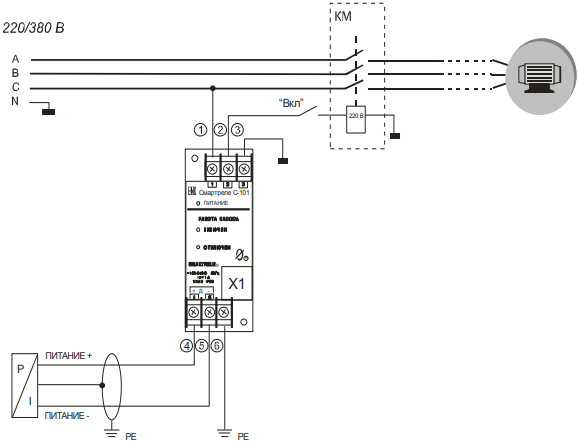

Рис. 2. Схема включения реле СМАРТРЕЛЕ С-101 в систему управления

электродвигателем насоса

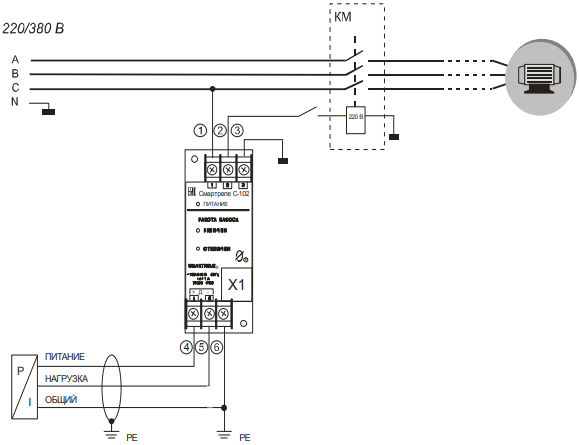

Рис. 3. Схема включения реле СМАРТРЕЛЕ С-102 в систему управления

электродвигателем насоса

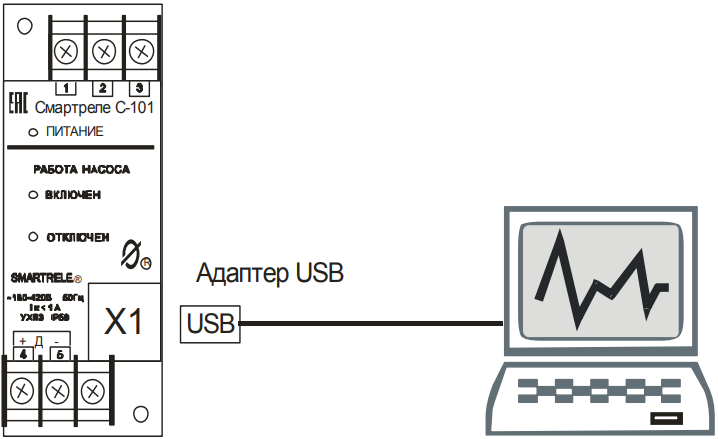

Рис. 4. Схема подключения реле СМАРТРЕЛЕ С-101, СМАРТРЕЛЕ С-102

к персональному компьютеру (ПК)

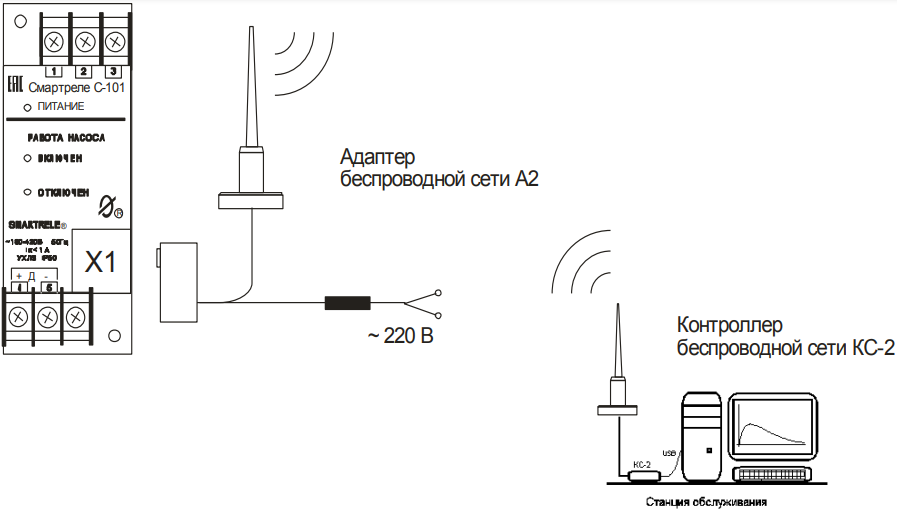

Рис. 5. Схема подключения реле СМАРТРЕЛЕ С-101, СМАРТРЕЛЕ С-102

к беспроводной сети



Технические характеристики

Потребляемая мощность Не более 1 Вт

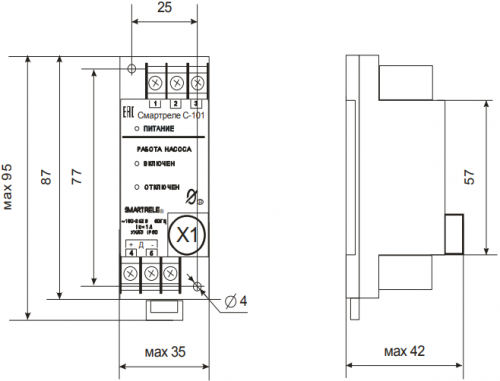

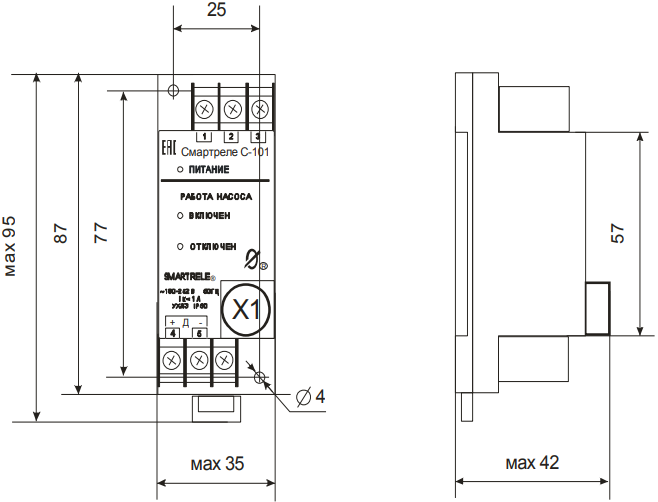

Установочные размеры, габаритные размеры Не более 35х95х42 мм
Вес Не более 100 г

Скачать документацию

С-101, С-102 смартреле регулирования уровня жидкостей. Паспорт. ЮИПН 411711.101 ПС



Чтобы правильно подобрать Смартреле С-101, С-102, узнать стоимость или купить Смартреле С-101, С-102, вам достаточно позвонить по телефону +7(4812)209-311 или написать по электронной почте info@td-electroprivod.ru.
