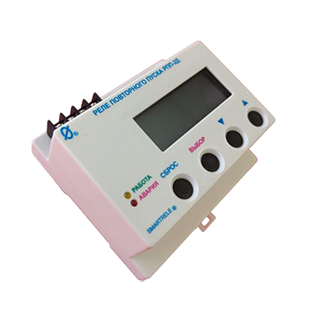

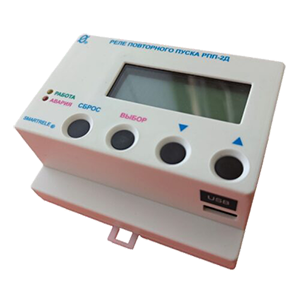

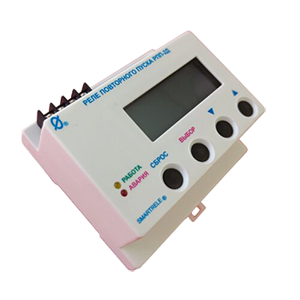

РПП-2Д реле повторного пуска

Скачать PDF

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Реле РПП-2Д изготавливается в соответствии с ТУ 3425-002-79200647-2007 и предназначено для автоматического включения (повторного пуска) низковольтных (0,4 КВ) асинхронных электродвигателей после непредусмотренного отключения, вызванного снижением напряжения сети или полным отключением напряжения (перерывом электроснабжения). Повторный пуск обеспечивается кратковременным (0,1 сек) замыканием исполнительного контакта реле.

Реле РПП-2Д предназначено для работы в сети переменного тока напряжением от 180 до 460 В частоты 50±2 Гц.

Реле РПП-2Д изготавливается в исполнении УХЛ категории 3.1 и предназначено для работы при температуре окружающей среды от -10 до +40°C при относительной влажности до 95%.

Устройство и работа

Внешний вид реле РПП-2Д и расположение его органов индикации и управления показаны на рисунке 1.

Схема включения реле в систему управления электродвигателем показана на рисунках 2, 3.

Конструктивно реле (рис. 1) выполнено в виде блока с четырьмя винтовыми клеммами («N», «П», «C», «K») для подключения.

На передней панели реле расположены два световых индикатора 1 и 2, с помощью которых осуществляется индикация режима его работы, кнопки управления 4-7 и цифровой дисплей 3.

Если двигатель был нормально отключен кнопкой «СТОП», реле отображает состояние СТОП, непрерывно горит индикатор. В этом случае перерыв электроснабжения не приводит к автоматическому повторному пуску электродвигателя.

Если двигатель включен, индикатор 1 работает в прерывистом режиме, указывая на режим РАБОТА. Реле находится в режиме ожидания перерыва электроснабжения.

При перерыве электроснабжения реле переходит в режим АВАРИЯ, желтый индикатор 1 гаснет и включается прерывисто индикатор 2 АВАРИЯ. По окончании перерыва электроснабжения реле выдает команду на повторный пуск. Повторный пуск осуществляется кратковременным замыканием (0,1 сек) цепи выводов «С» и «К».

Если с момента аварийного отключения сетевое напряжение не достигло заданного уровня Umin в течение установленного интервала времени, то выдача команды на повторный пуск запрещается (фиксируется событие «блокировка АПВ»).

При отказе элементов схемы реле непрерывно горит индикатор 2 АВАРИЯ.

В этом случае дальнейшая эксплуатация реле недопустима и требуется его замена или ремонт.

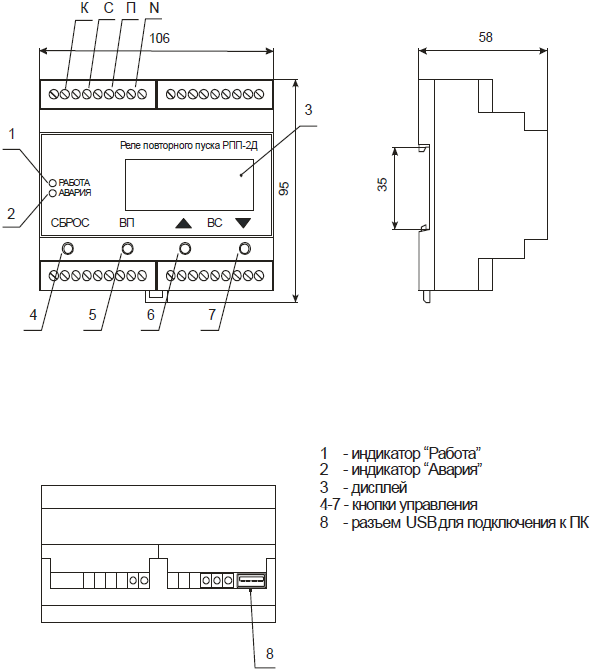

Рис. 1. Внешний вид реле РПП-2Д, расположение его органов управления и индикации

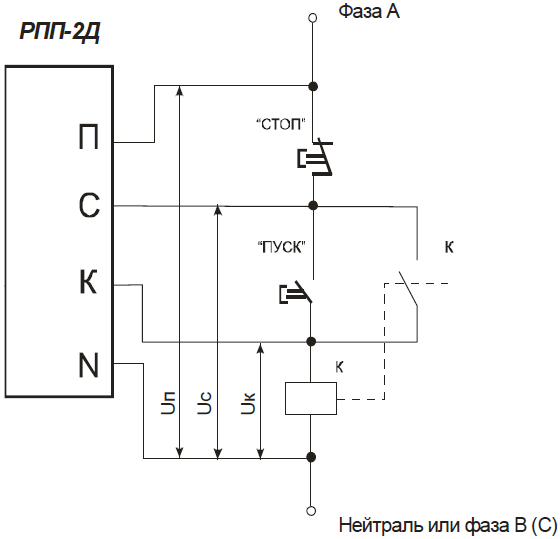

Рис. 2. Схема подключения реле РПП-2Д к аппарату управления электродвигателем

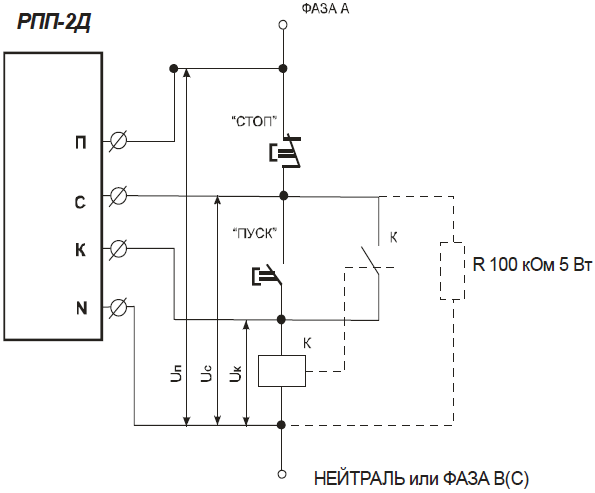

Рис. 3. Схема подключения дополнительного резистора для подавления наведенной ЭДС.

Наличие наведенной ЭДС в цепи «С» при большой длине соединительных проводов приводит

к ложному срабатыванию реле при нажатии кнопки «СТОП»

Технические характеристики

Потребляемая мощность	Не более 2 Вт
Климатическое исполнение	УХЛ3.1
Вес	Не более 250 г

Стандартный комплект поставки

Реле РПП-2Д — 1 шт.
Паспорт ЮИПН 41711.012-01 — 1 шт.
Кабель USB* — 1 шт.

*Примечание: поставляется, если по требованию заказчика реле оборудовано интерфейсом USB.

Скачать документацию

РПП-2Д реле повторного пуска. Паспорт. ЮИПН 411711.012-01 ПС
