Смартреле-МД-4 реле защиты и мониторинга

Скачать PDF

Назначение: Защита от аварийных режимов работы трехфазных электродвигателей и других электроустановок переменного тока

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Реле защиты и мониторинга Смартреле-МД-4 предназначено для установки в цепях питания трехфазных электродвигателей и других электроустановок переменного тока промышленной частоты 50 Гц напряжением 230/400 В для их защиты от аварийных режимов работы. При косвенном подключении через трансформаторы тока реле могут использоваться в электролиниях на любое напряжение.

Защитное отключение осуществляется путем размыкания или замыкания управляющего ключа (режим программируется потребителем), включаемого в цепь катушки управления контактора или автоматического выключателя.

Для получения и анализа накопленной информации предусмотрено подключение реле к персональному компьютеру.

Управляющий контакт реле коммутирует электрическую цепь переменного тока от 0.01 до 2 А при напряжении до 420 В, допускаетcя перегрузка до 25 А в течение времени не более 0.5 сек.

Питание реле осуществляется от сети переменного тока напряжением в пределах от 180 до 420 В частотой 50±2 Гц.

Длина кабеля от реле до датчиков тока (вариант с разъемным соединением датчиков) составляет 1100±100 мм (допустимо наращивать до 20 м).

Средний срок службы — не менее 5 лет.

Реле защиты и мониторинга Смартреле-МД-4 соответствуют ТУ 3425-001-79200647-2014.

Реле обеспечивает функции защиты следующих видов:

трехуровневую защиту по перегрузке по току с раздельной регулировкой выдержки времени на отключение;
защиту от недогрузки по току;
защиту от неполнофазного режима работы;
защиту от превышения допустимого дисбаланса токов;
защиту от однофазных замыканий на землю;
предпусковой контроль изоляции.

Рис. 1. Общий вид реле

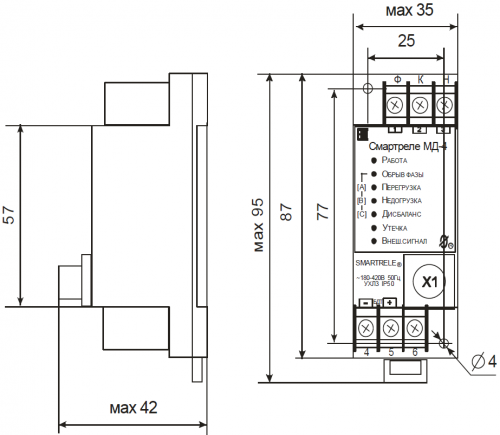

Рис. 2. Габаритные и установочные размеры электронного блока реле

Рис. 3. Схема подключения

Технические характеристики

Потребляемая мощность	Не более 1 Вт
Климатическое исполнение	УХЛ3
Установочные размеры, габаритные размеры	Не более 42х35х92 мм (без датчиков тока)

Варианты исполнений

Реле Смартреле-МД-4 изготавливается девяти номиналов: 2.5, 5, 12.5, 25, 50, 125, 250, 500, 1250, соответствующих пределу уставки номинального тока в амперах.

Функции реле могут расширяться подключением дополнительных устройств.

Пределы контролируемых токов			Пределы регулирования режимных уставок по току отсечки Iо		Пределы регулирования режимных уставок по току максимальной защиты Imax		Пределы регулирования режимных уставок по току перегрузки Inom, недогрузки Imin , дисбалансу токов Dmax и току предупредительной сигнализации Iпс		Габаритные размеры датчиков тока			Масса реле
Номинал	от (А)	до (А)	от (А)	до (А)	от (А)	до (А)	от (А)	до (А)	внутр (мм)	внеш (мм)	высота (мм)	не более (кг)
Смартреле МД-4-2.5	0	20	0	20	0	5	0.2	2.5	10	40	15	0.25
Смартреле МД-4-5	0	40	0	40	0	10	0.4	5	10	40	15	0.25
Смартреле МД-4-12.5	0	100	0	100	0	25	1	12.5	10	40	15	0.25
Смартреле МД-4-25	0	200	0	200	0	50	2	25	24	54	18	0.35
Смартреле МД-4-50	0	400	0	400	0	100	4	50	24	54	18	0.35
Смартреле МД-4-125	0	1000	0	1000	0	250	10	125	24	54	18	0.35
Смартреле МД-4-250	0	2000	0	2000	0	500	20	250	42	76	20	0.55
Смартреле МД-4-500	0	4000	0	4000	0	1000	40	500	42	76	20	0.55
Смартреле МД-4-1250	0	10000	0	9950	0	2500	100	1250	65	112	22	0.95

Стандартный комплект поставки

Реле защиты и мониторинга Смартреле-МД-4 — 1 шт.
Паспорт на реле — 1 шт.

Дополнительная комплектация, опции

Пульт управления ПУ-04С (ПУ-04Л) — 1 шт.
Пульт управления Смарт ПУ-04 — 1 шт.
Реле промежуточное Смартреле РП-003 — 1 шт.
Адаптер USB ЮИПН 203127.001 — 1 шт.
Адаптер Ethernet ЮИПН 203127.002 — 1 шт.
Устройство УСИМ ЮИПН 460000.001 — 1 шт.
Адаптер RS-485 ЮИПН 203127.004 — 1 шт.
Адаптер беспроводной сети А2 ЮИПН 203127.005 — 1 шт.
Индикатор сигнальный ИСА 1-1 (зеленый) — 1 шт.
Индикатор сигнальный ИСА 1-2 (красный) — 1 шт.
Индикатор сигнальный ИСА 1-3 (белый) — 1 шт.

Скачать документацию

Смартреле МД-4 реле защиты и мониторинга. Паспорт. ЮИПН 411711.077-01 ПС
