Смартреле-РКЗМ-Д реле контроля и защиты

Скачать PDF

Цена (без учета НДС): По запросу руб.

Заказать

Описание

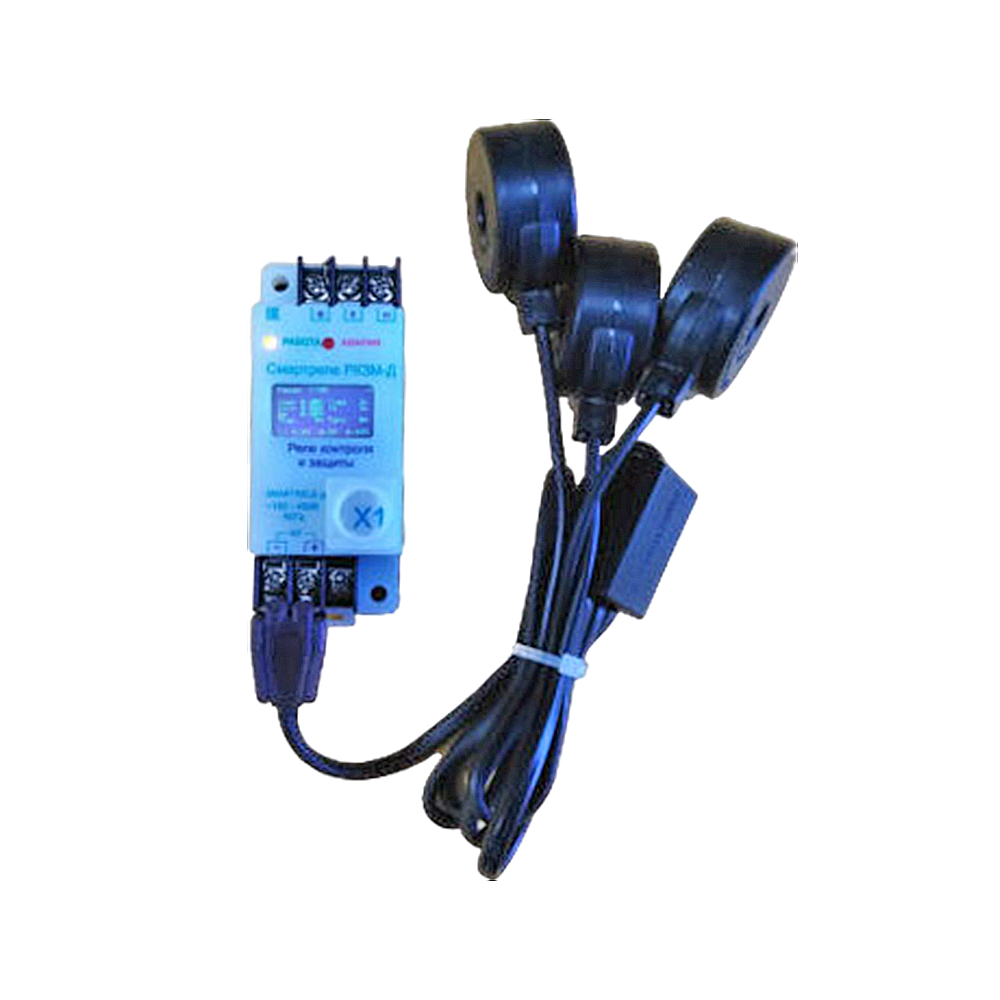

Реле контроля и защиты Смартреле-РКЗМ-Д изготавливается в соответствии с ТУ 3425-001-79200647-2014 и предназначено для установки в цепях питания трехфазных электродвигателей и других электроустановок переменного тока промышленной частоты 50 Гц номинальным напряжением ~230/400 или ~400/690 В для их защиты от аварийных режимов работы.

Реле осуществляет контроль токов в трех фазах питания контролируемой электроустановки и при выявлении аварийных режимов работы отключает ее.

Смартреле-РКЗМ-Д изготавливается шести номиналов: 5, 25, 50, 250, 500 и 900, соответствующих пределу уставки максимального тока в амперах.

Управляющий контакт реле коммутирует электрическую цепь переменного тока от 0.01 до 1 А при напряжении от 180 до 460 В. Контакт работает на размыкание цепи при аварийном отключении.

Питание РКЗМ-Д осуществляется от сети переменного тока напряжением в пределах от 180 до 460 В частотой (50±2) Гц.

Длина шнура от корпуса реле до датчиков составляет 80±5 см.

Средний срок службы — не менее 5 лет.

Отключение происходит в следующих аварийных ситуациях:

при перегрузке по току;
при недогрузке по току;
при неполнофазном режиме работы (обрыве фазы);
при замыкании обмотки электродвигателя на землю;
при недопустимом перекосе фаз по току.

Защитное отключение осуществляется путем размыкания исполнительного контакта Смартреле-РКЗМ-Д, включаемого в цепь исполнительного контактора или автоматического выключателя.

Смартреле-РКЗМ-Д обеспечивает блокировку запуска контролируемого электродвигателя при снижении сопротивления изоляции обмоток относительно земли ниже 360 КОм (предпусковой контроль).

Смартреле обеспечивает отображение на встроенном дисплее заданных режимных уставок и значений контролируемых токов в трех фазах питания электроустановки.

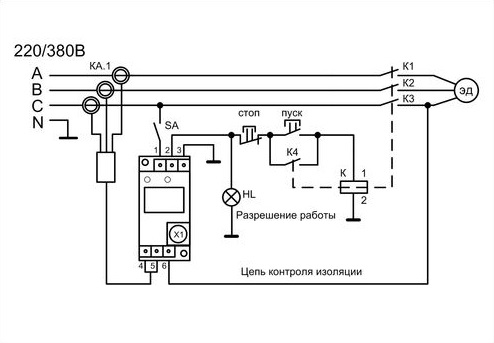

Схема подключения

Технические характеристики

Потребляемая мощность	Не более 0,6 Вт
Климатическое исполнение	УХЛ3
Установочные размеры, габаритные размеры	РКЗМ-Д-5 — 10x40x15 мм; РКЗМ-Д-25 — 10x40x15 мм; РКЗМ-Д-50 — 24x54x18 мм; РКЗМ-Д-250 — 42x76x20 мм; РКЗМ-Д-500 — 42x76x20 мм; РКЗМ-Д-900 — 65x112x22 мм
Вес	В комплекте с датчиками тока: РКЗМ-Д-5 — не более 0,25 кг; РКЗМ-Д-25, РКЗМ-Д-50 — не более 0,35 кг; РКЗМ-Д-250, РКЗМ-Д-250 — не более 0,55 кг; РКЗМ-Д-900 — не более 0,95 кг

Варианты исполнений

Номинал Смартреле	Пределы контролируемых токов		Пределы регулирования режимных установок по току перегрузки Imax, недогрузки I_min и дисбалансу токов D_i
Номинал Смартреле	от (А)	до (А)	от (А)	до (А)	шаг (А)
РКЗМ-Д-5	0	40	0,4	5	0,02
РКЗМ-Д-25	0	200	2	25	0,1
РКЗМ-Д-50	0	400	5	50	0,2
РКЗМ-Д-250	0	2000	20	250	1
РКЗМ-Д-500	0	4000	40	500	2
РКЗМ-Д-900	0	9999	80	900	4

Стандартный комплект поставки

Реле Смартреле-РКЗМ-Д (с комплектом датчиков тока) — 1 шт.
Паспорт на реле ЮИПН 411711.072-05 — 1 экз.

Дополнительная комплектация, опции

Пульт управления ПУ-02С — 1 шт.
УСИМ ЮИПН 460000.001 — 1 шт.
Адаптер USB ЮИПН 203127.001 — 1 шт.
Адаптер Ethernet ЮИПН 203127.002 — 1 шт.
Адаптер RS-485 ЮИПН 203127.004 — 1 шт.

Скачать документацию

Смартреле-РКЗМ-Д реле контроля и защиты. Паспорт. ЮИПН 411711.072-05 ПС
