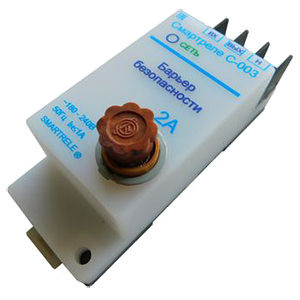

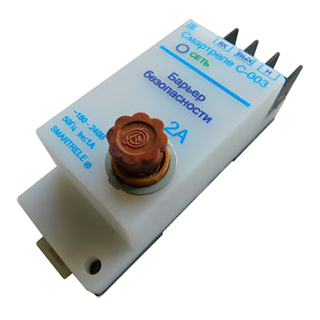

Смартреле-С-003 барьер безопасности

Скачать PDF

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Барьеры безопасности Смартреле-С-003 изготавливаются в соответствии с ТУ 3425-001-79200647-2014 и предназначены для установки в цепях переменного оперативного тока напряжением 220 В частоты 50 Гц низковольтного электрооборудования и выполняют следующие функции:

ограничение токов короткого замыкания в оперативной цепи;
фильтрация оперативного напряжения от импульсных помех;
отключение цепи оперативного тока при недопустимых перегрузках.

Барьер безопасности Смартреле-С-003, установленный в цепи оперативного тока, дает следующие положительные результаты:

ограничивает ток короткого замыкания в оперативной цепи и исключает возможность электротравмирования персонала при неосторожных действиях;
предотвращает выход из строя управляющих симисторов приборов серии Смартреле при кротких замыканиях в оперативной цепи;
предотвращает выход из строя управляющих симисторов приборов серии Смартреле при продолжительных перегрузках (неисправность, сгорание катушек пускателей и контакторов и пр.);
исключает самопроизвольное включение управляющих ключей на основе симисторов при высоком уровне импульсных помех в сети;
предотвращает сбои в работе электронных микропроцессорных устройств релейной защиты автоматики и управления серии Смартреле, обеспечивая надежность их эксплуатации.

Диапазон входного переменного напряжения частоты — 50±2 Гц от 160 до 250 В.

Максимально допустимый ток нагрузки — 1 А.

Ток короткого замыкания на выходе — не более 140 А.

Устройство барьера

Внешний вид, габаритные и установочные размеры барьера показаны на рисунке 1.

Схема включения барьера в цепь оперативного напряжения показана на рисунке 2.

Входное оперативное напряжение через выключатель SF поступает на вход барьера (контакт 1).

Выходное оперативное напряжение снимается с контакта 2 барьера.

Индикатор СЕТЬ указывает на наличие оперативного напряжения на входе и выходе барьера.

Предохранитель 2 А защищает оперативную цепь от токовых перегрузок.

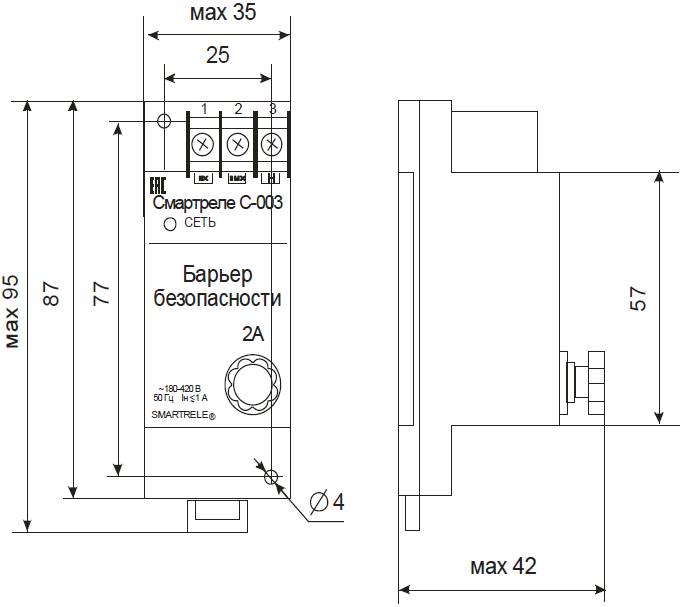

Рис. 1. Внешний вид, габаритные и установочные размеры Смартреле-С-003

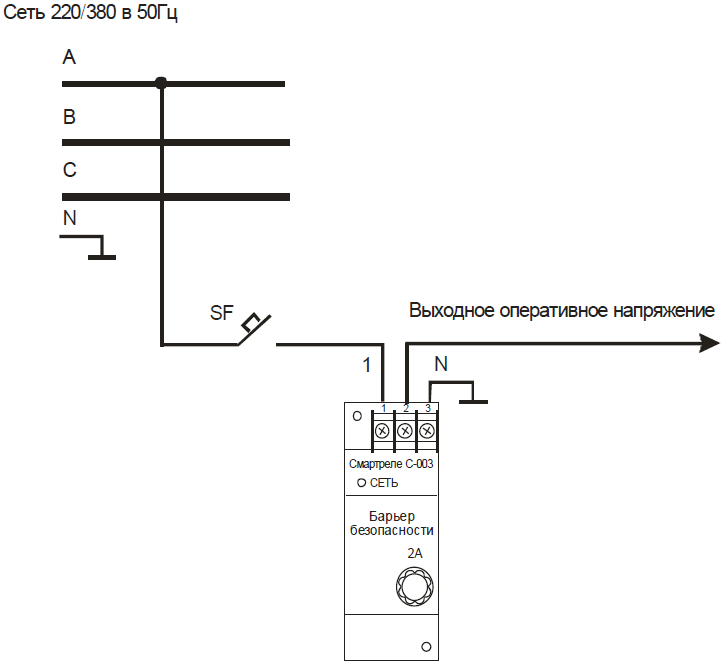

Рис. 2. Схема включения барьера Смартреле-С-003 в цепь оперативного напряжения

Технические характеристики

Климатическое исполнение	УХЛ3
Исполнение по степени защиты	IP60
Установочные размеры, габаритные размеры	Не более 35х95х42 мм
Вес	Не более 100 г

Стандартный комплект поставки

Барьер Смартреле-С-003 — 1 шт.
Паспорт — 1 шт.

Скачать документацию

Смартреле-С-003 барьер безопасности. Паспорт. ЮИПН 411711.081 ПС
