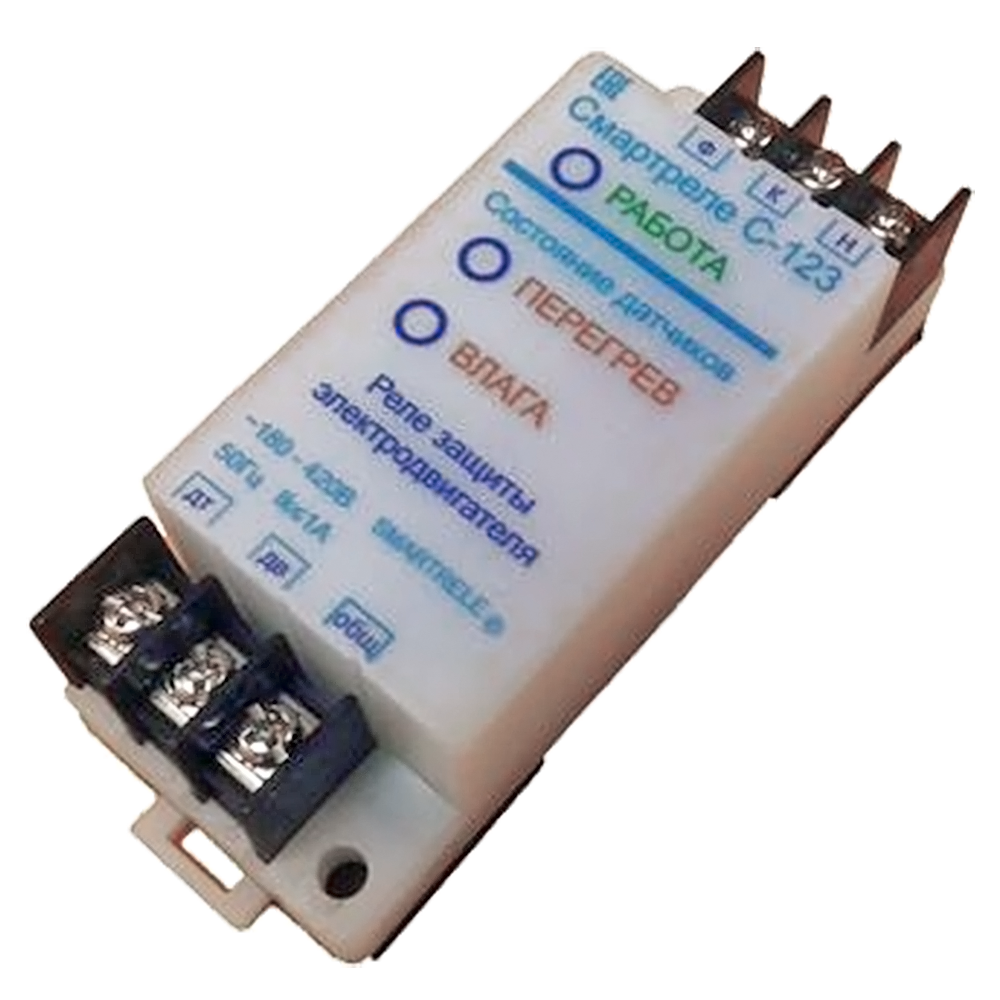

Смартреле-С-123 реле защиты электродвигателей от перегрева и влажности

Скачать PDF

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Реле защиты электродвигателя С-123 предназначено:

для защитного отключения электродвигателя при перегреве его обмоток выше допустимой температуры;
для защитного отключения электродвигателя при попадании воды в его корпус.

Реле С-123 работает совместно с датчиками температуры и влаги, установленными в электродвигателе.

Реле С-123 работает совместно с другими приборами защиты серии Смартреле и предназначено для расширения их функциональных возможностей.

Реле защиты электродвигателя С-123 соответствует ТУ 3425-001-79200647-2014.

Принцип работы

Защитное отключение осуществляется путем размыкания управляющего (симисторного) контакта реле, включаемого в цепь электромагнитного пускателя управления электродвигателем.

Технические характеристики

Наименование	Значение
Тип датчика температуры	РТС-резистор (позистор), гальванически развязанный от обмоток и корпуса электродвигателя
Пороговое сопротивление датчика для перехода реле в состояние «Перегрев»	2,7 Ком (гистерезис 30%)
Тип датчика влажности	кондуктометрический
Пороговое сопротивление датчика для перехода реле в состояние «Влага»	100 Ком (гистерезис 30%)
Питание реле	от сети переменного тока напряжением 180...420 В, частотой (50±2) Гц
Реле коммутирует электрическую цепь переменного тока	не более 1 А при напряжении до 420 В
Условия эксплуатации:
диапазон рабочих температур	-40...+55°С
относительная влажность	до 95%
Средний срок службы, не менее	10 лет

Технические характеристики

Потребляемая мощность	не более 0,5 Вт
Установочные размеры, габаритные размеры	не более 35х95х33 мм
Вес	не более 65 г

Скачать документацию

Смартреле С-123 реле защиты электродвигателей. Паспорт.
