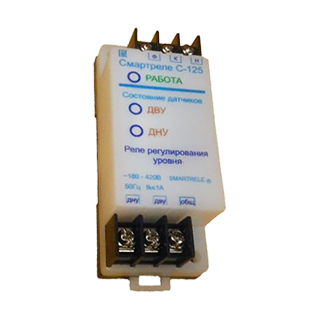

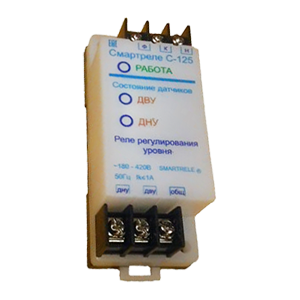

Смартреле-С-125 реле регулирования уровня жидкости

Скачать PDF

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Реле регулирования уровня жидкости Смартреле-С-125 изготавливается в соответствии с ТУ 3425-001-79200647-2014 и предназначено для построения систем автоматического регулирования (поддержания) уровня жидкостей в резервуарах. Регулирование осуществляется путем автоматического управления насосом.

Включение и отключение насоса осуществляется путем замыкания или размыкания управляющего ключа реле, включаемого в цепь контактора (электромагнитного пускателя), управляющего электродвигателем насоса.

Реле Смартреле-С-125 работает совместно с двумя кондуктометрическими или контактными датчиками уровня, устанавливаемыми в рабочий резервуар: датчик верхнего уровня (ДВУ) и датчик нижнего уровня (ДНУ).

Питание реле осуществляется от сети переменного тока напряжением от 180 до 420 В частотой 50 Гц.

Реле коммутирует контактом электрическую цепь переменного тока от 0,01 до 1 А и рассчитано на управление магнитными пускателями и контакторами от 0 до IV величины с катушками включения на переменное напряжение 220 или 380 В, при работе с контакторами выше указанных габаритов необходимо подключение промежуточного реле.

Реле изготавливается в исполнении УХЛ категории 4 по ГОСТ 15150-69 и предназначено для работы при температуре окружающей среды от -40 до +40°С при относительной влажности до 98% при температуре +25°С.

Особенности:

малые габариты и вес;
невысокая стоимость;
большой срок службы и гарантийный срок (5 лет);
неограниченный ресурс по числу циклов коммутации (бесконтактный управляющий ключ);
не требует технического обслуживания;
возможность агрегирования с другими приборами серии Смартреле для построения комплексных систем.

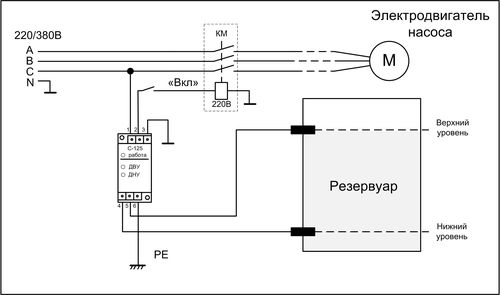

Рис. 1. Схема включения Смартреле-С-125

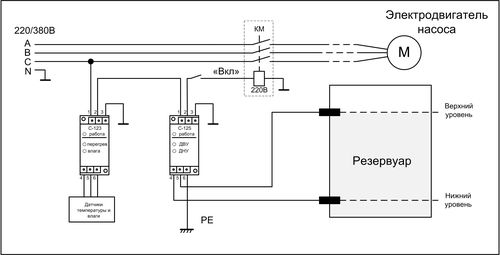

Рис. 2. Станция управления с защитой электродвигателя насоса от перегрева и влаги

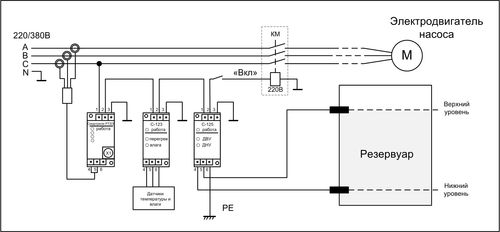

Рис. 3. Станция управления с защитой электродвигателя насоса от перегрева, влаги, перегрузки, обрыва фаз, сухого хода

Технические характеристики

Климатическое исполнение	УХЛ4
Установочные размеры, габаритные размеры	35х95х33 мм
Вес	Не более 100 г

Стандартный комплект поставки

Реле Смартреле С-125 — 1 шт.
Паспорт ЮИПН 411711.125 — 1 шт.

Скачать документацию

Смартреле-С-125 реле регулирования уровня жидкостей. Паспорт. ЮИПН 411711.125 ПС
