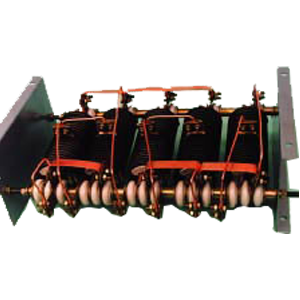

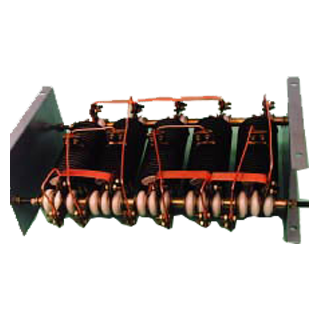

ЯС-4 блоки резисторов
Описание
Блоки резисторов крановые ЯС-4 используются для пуска и регулирования скорости вращения крановых электродвигателей.
Технические характеристики
| Климатическое исполнение | У3 |
| Исполнение по степени защиты | IP00 |
| Установочные размеры, габаритные размеры | 635х(340+45*)х200 мм, * - величина выступа выводов |
Варианты исполнений
|
Каталожный номер блока |
Сопротивление, Ом |
Ток, А |
Сопротивление ступеней, Ом |
Масса блока, |
||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
||||
|
150701 |
0,097 |
218,0 |
0,0203 |
0,0185 |
0,0185 |
0,0203 |
0,0194 |
- |
- |
22 |
|
150702 |
0,125 |
187,0 |
0,0241 |
0,0259 |
0,0259 |
0,0241 |
0,0250 |
- |
- |
24 |
|
150703 |
0,187 |
152,0 |
0,0362 |
0,0388 |
0,0388 |
0,0362 |
0,0375 |
- |
- |
21 |
|
150704 |
0,292 |
116,0 |
0,0572 |
0,0598 |
0,0598 |
0,0572 |
0,0585 |
- |
- |
23 |
|
150705 |
0,388 |
109,0 |
0,0777 |
0,0777 |
0,0777 |
0,0777 |
0,0777 |
- |
- |
21 |
|
150706 |
0,500 |
93,5 |
0,1000 |
0,1000 |
0,1000 |
0,1000 |
0,1000 |
- |
- |
23 |
|
150707 |
0,750 |
76,0 |
0,1500 |
0,1500 |
0,1500 |
0,1500 |
0,1500 |
- |
- |
20 |
|
150708 |
1,170 |
58,0 |
0,2340 |
0,2340 |
0,2340 |
0,2340 |
0,2340 |
- |
- |
22 |
|
150709 |
1,560 |
54,5 |
0,3120 |
0,3120 |
0,3120 |
0,3120 |
0,3120 |
- |
- |
21 |
|
150710 |
2,060 |
46,0 |
0,4120 |
0,4120 |
0,4120 |
0,4120 |
0,4120 |
- |
- |
21 |
|
150801 |
2,950 |
38,0 |
0,4370 |
0,4530 |
0,4320 |
0,4480 |
0,4480 |
0,4320 |
0,3000 |
20 |
|
150802 |
4,080 |
28,5 |
0,6050 |
0,6270 |
0,5970 |
0,6190 |
0,6190 |
0,5970 |
0,4150 |
19 |
|
150803 |
5,350 |
27,5 |
0,7660 |
0,8510 |
0,8020 |
0,7900 |
0,7900 |
0,8020 |
0,5470 |
17 |
|
150804 |
6,850 |
23,5 |
1,0150 |
1,0520 |
1,0030 |
1,0400 |
1,0400 |
1,0030 |
0,6970 |
18 |
Стандартный комплект поставки
- Блоки резисторов крановые ЯС-4.
- Паспорт.
