Смарт-РТЗЭ реле токовой защиты электродвигателей

Скачать PDF

Цена (без учета НДС): По запросу руб.

Описание

Реле токовой защиты электродвигателей Смарт-РТЗЭ предназначены для установки в цепях питания трехфазных электродвигателей переменного тока промышленной частоты 50 Гц напряжением 220/380 В с целью повышения их надежности и увеличения срока службы.

При косвенном подключении через внешние трансформаторы тока реле Смарт-РТЗЭ-2.5, Смарт-РТЗЭ-5 могут использоваться в линиях на любое напряжение.

Реле Смарт-РТЗЭ осуществляет контроль токов в трех фазах электродвигателя и при выявлении недопустимых режимов отключает его.

Отключение происходит в следующих аварийных ситуациях:

  • при перегрузке по току;
  • при недогрузке по току;
  • при неполнофазном режиме работы (обрыве фазы);
  • при недопустимом перекосе фаз по току.

Защитное отключение осуществляется путем размыкания цепи управления электромагнитного пускателя (контактора).

Реле Смарт-РТЗЭ обеспечивает:

  • регулирование уставок максимального Imax, минимального Imin тока и дисбаланса токов Dmax электродвигателя;
  • регулирование уставок задержки срабатывания защитного отключения Tmax, блокировки срабатывания защит при пуске Tп, задержки на включение при перерывах электроснабжения Tсз, задержки на автоматический повторный пуск Tпв с программируемым числом попыток повторного пуска Nпв;
  • индикацию причины аварийного отключения;
  • регистрацию пускового тока Iп и времени выхода на режим Tв контролируемого электродвигателя;
  • сохранение в памяти информации о количестве нормальных и аварийных отключений электродвигателя, а также контролируемых токов и причины аварии на момент аварийного отключения (восемь последних по времени аварийных отключений).

Реле изготавливается в исполнении УХЛ категории 3 по ГОСТ 15150 и предназначено для работы при температуре окружающей среды от -40 до +40°С при относительной влажности до 98% при +25°С.

Реле работает также совместно с пультом управления ПУ-04Л (входит в комплект поставки по требованию заказчика), обеспечивающим считывание данных и регулировку уставок реле по беспроводному оптическому каналу связи. Один пульт может обслуживать любое количество реле.

Реле работает также совместно с пультом управления ПУ-04Т (входит в комплект поставки по требованию заказчика), обеспечивающим только считывание данных с реле по беспроводному оптическому каналу связи без возможности программирования уставок. Один пульт может обслуживать любое количество реле.

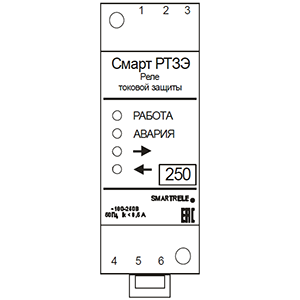

Рис. 1. Внешний вид реле





Рис. 2. Габаритные и установочные размеры реле Смарт-РТЗЭ





Рис. 3. Общий вид пультов, расположение их органов управления и индикации





Рис. 4. Типовая схема включения реле в систему управления электроустановки





Рис. 5. Токо-временная характеристика защитного отключения реле



Технические характеристики

Климатическое исполнение УХЛ3
Исполнение по степени защиты IP60
Установочные размеры, габаритные размеры Не более 35х95х42 мм (без датчиков тока)
Вес Смарт-РТЗЭ-2.5, РТЗЭ-5, РТЗЭ-12.5 — не более 0,25 кг;
Смарт-РТЗЭ-25, РТЗЭ-50, РТЗЭ-125 — не более 0,35 кг;
Смарт-РТЗЭ-250, РТЗЭ-500 — не более 0,55 кг;
Смарт-РТЗЭ-1250 — не более 0,95 кг

Варианты исполнений

Реле Смарт-РТЗЭ изготавливается девяти номиналов: 2.5, 5, 12.5, 25, 50, 125, 250, 500 и 1250, соответствующих пределам уставок по току в амперах.

Стандартный комплект поставки

  • Реле Смарт-РТЗЭ — 1 шт.
  • Паспорт на реле — 1 экз.

Дополнительная комплектация, опции

  • Пульт управления ПУ-04Л — 1 шт.
  • Пульт управления ПУ-04Т — 1 шт.
  • Индикатор сигнальный ИСА 1-1 (зеленый) — 1 шт.
  • Индикатор сигнальный ИСА 1-2 (красный) — 1 шт.
  • Индикатор сигнальный ИСА 1-3 (белый) — 1 шт.
  • Реле промежуточное Смартреле РП-003 — 1 шт.

Скачать документацию

Смарт-РТЗЭ реле токовой защиты электродвигателей. Паспорт. ЮИПН 411711.076-01 ПС



Чтобы правильно подобрать Смарт-РТЗЭ, узнать стоимость реле токовой защиты электродвигателей Смарт-РТЗЭ, купить Смарт-РТЗЭ, вам достаточно позвонить по телефону +7(4812)209-311 или написать по электронной почте info@td-electroprivod.ru.
