Смартреле-МД-2 реле защиты и мониторинга

Скачать PDF

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Реле защиты и мониторинга Смартреле-МД-2 предназначено для установки в цепях питания трехфазных электродвигателей и других электроустановок переменного тока промышленной частоты 50 Гц напряжением 230/400 или 400/690 В для их защиты от аварийных режимов работы. При косвенном подключении через трансформаторы тока реле могут использоваться в электролиниях на любое напряжение. Изготавливается в соответствии с ТУ 3425-001-79200647-2014.

Смартреле-МД-2 обеспечивает функции защиты следующих видов:

трехуровневую защиту по перегрузке по току с раздельной регулировкой выдержки времени на отключение;
защиту от недогрузки по току;
защиту от неполнофазного режима работы;
защиту от превышения допустимого дисбаланса токов;
предпусковой контроль изоляции.

Защитное отключение осуществляется путем размыкания или замыкания управляющего ключа (режим программируется потребителем), включаемого в цепь катушки управления контактора или автоматического выключателя.

Функции реле могут расширяться подключением дополнительных устройств.

Для получения и анализа накопленной информации предусмотрено подключение реле к персональному компьютеру.

Реле обеспечивает накопление и сохранение во внутренней энергонезависимой памяти:

графиков действующих значений токов (до 4 шт.) в фазах электродвигателя при запуске в интервале до 100 секунд;
графиков действующих значений токов (до 8 шт.) в фазах электродвигателя на момент аварийного отключения в интервале до 10 секунд;
информации о запусках, нормальных и аварийных отключениях электродвигателя, перерывах и отключениях электроснабжения с фиксацией даты и времени соответствующих событий и ряд других параметров.

Управляющий контакт реле коммутирует электрическую цепь переменного тока от 0.01 до 1 А при напряжении до 460 В, допускается перегрузка до 25 А в течение времени не более 0.5 секунд.

Питание реле осуществляется от сети переменного тока напряжением в пределах от 180 до 460 В частотой (50±2) Гц.

Длина кабеля от реле до датчиков тока (вариант с разъемным соединением датчиков) — 1100±100 мм (допустимо наращивать до 20 м).

Изготавливается в исполнении УХЛ категории 3 по ГОСТ 15150 и предназначено для работы при температуре окружающей среды от -40 до +40°С при относительной влажности до 98% при +25°С.

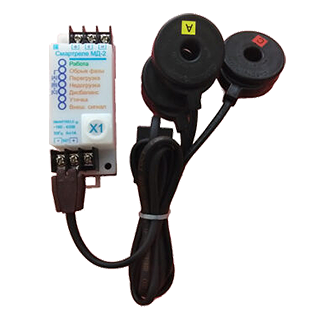

Рис. 1. Общий вид реле

Рис. 2. Габаритные и установочные размеры электронного блока реле

Рис. 3. Общий вид пультов, расположение их органов индикации и управления

Рис. 4. Схема подключения

Технические характеристики

Потребляемая мощность	Не более 0,6 Вт
Климатическое исполнение	УХЛ3
Установочные размеры, габаритные размеры	Не более 42х35х92 мм (без датчиков тока)
Вес	Смартреле-МД-2-2.5, МД-2-5, МД-2-12.5 — не более 0,25 кг; Смартреле-МД-2-25, МД-2-50, МД-2-125 — не более 0,35 кг; Смартреле-МД-2-250, МД-2-500 — не более 0,55 кг; Смартреле-МД-2-1250 — не более 0.95 кг

Варианты исполнений

Смартреле-МД-2 изготавливается девяти номиналов: 2.5, 5, 12.5, 25, 50, 125, 250, 500 и 1250, соответствующих пределу уставки номинального тока в амперах.

Пределы контролируемых токов			Пределы регулирования режимных уставок по току отсечки Iо		Пределы регулирования режимных уставок по току максимальной защиты Imax		Пределы регулирования режимных уставок по току перегрузки Inom, недогрузки Imin, дисбалансу токов Dmax и току предупредительной сигнализации Iпс		Габаритные размеры датчиков тока			Масса реле
Номинал	от (А)	до (А)	от (А)	до (А)	от (А)	до (А)	от (А)	до (А)	внутр (мм)	внеш (мм)	высота (мм)	не более (кг)
Смартреле МД-2-2.5	0	20	0	12.5	0	5	0.2	2.5	10	40	15	0.25
Смартреле МД-2-5	0	40	0	25	0	10	0.4	5	10	40	15	0.25
Смартреле МД-2-12.5	0	100	0	62.5	0	25	1	12.5	10	40	15	0.25
Смартреле МД-2-25	0	200	0	125	0	50	2	25	24	54	18	0.35
Смартреле МД-2-50	0	400	0	250	0	100	4	50	24	54	18	0.35
Смартреле МД-2-125	0	1000	0	625	0	250	10	125	24	54	18	0.35
Смартреле МД-2-250	0	2000	0	1250	0	500	20	250	42	76	20	0.55
Смартреле МД-2-500	0	4000	0	2500	0	1000	40	500	42	76	20	0.55
Смартреле МД-2-1250	0	10000	0	6250	0	2500	100	1250	65	112	22	0.95

Стандартный комплект поставки

Смартреле-МД-2 — 1 шт.
Паспорт на реле — 1 экз.

Дополнительная комплектация, опции

Пульт управления ПУ-04Л — 1 шт.
Пульт управления ПУ-04С — 1 шт.
Пульт управления Смарт ПУ-04 — 1 шт.
Адаптер USB ЮИПН 203127.001 — 1 шт.
Адаптер Ethernet ЮИПН 203127.002 — 1 шт.
Устройство УСИМ ЮИПН 460000.001 ПС — 1 шт.
Адаптер RS-485 ЮИПН 203127.004 — 1 шт.
Адаптер беспроводной сети А2 ЮИПН 203127.005 — 1 шт.

Скачать документацию

Смартреле-МД-2 реле защиты и мониторинга. Паспорт. ЮИПН 411711.077 ПС
